Cyberchair Drilling Simulator

Киберкресло ESIM-FCC11 Симулятор бурения

  • Рассчитайте нагрузку на долото во время бурения, рассчитайте давление насоса после запуска насоса и рассчитайте колебательное давление во время спускоподъемного механизма.
  • Смоделируйте процесс жесткого и мягкого закрытия.
  • Имитация остановки с помощью противовыбросового превентора внутри бурильной колонны.
  • Рассчитайте давление закрытия бурильной колонны с обратным клапаном.
  • Симулируйте изменение давления миграции газа.
  • Задачи можно вставлять в любой момент во время упражнения.

I. Обзоры

Система обучения моделированию морского бурения разработана в соответствии с китайской полупогружной буровой платформой 981 на основе учебного стандарта IWCF. Морская платформа 981 представляет собой шестое поколение полупогружной буровой платформы глубиной 3000 метров, в которой используется буровой комплекс компании Aker MH, выполненный в виде полуторной буровой башни и четырех труб в качестве стойки.

Рис. 1 Морская платформа 981

Система обучения моделированию морского бурения Esimtech, использующая новейшую скважинную математическую модель и яркий трехмерный графический процессор, который может моделировать различные рабочие условия морского бурения и управления морскими скважинами, в том числе:

Буровые устройства: буровая лебедка, верхний привод, гидроключ, силовые клини, трубозахват.

Система циркуляции: буровой насос, грязевая яма, напорный коллектор, штуцерный коллектор, дегазатор.

Скважинные устройства: бурильная труба, утяжеленная бурильная труба, обратный клапан, буровое долото, райзер, обсадная колонна.

Геология: пласт, пласт, низкий температурный градиент, траектория скважины.

BOP: подводный BOP высокого давления.

II. Функции системы симуляционного обучения

Бурение:

1. Нормальное отключение

2. Обычное бурение

3. Удар происходит во время бурения и закрытия скважины.

4. Удар происходит при срабатывании и закрытии.

5. Закрытие в бесплодной яме

Удобный контроль:

  1. Метод бурильщиков глушения скважины

  2. Инженерный метод глушения скважин

  3. Объемный метод глушения скважин

  4. Метод глушения скважин с низким штуцером

  5. Bullheading

III.Аппаратная система

Аппаратная система включает в себя: морское интеллектуальное рабочее кресло, консоль морского противовыбросового превентора, консоль штуцера, манифольд стояка, штуцерный коллектор, станцию ​​инструктора, компьютерную систему (компьютер параметров, главный управляющий компьютер, графический компьютер, сетевое устройство, шкаф) и систему звуковых эффектов. Расположение аппаратных устройств показано на следующем рисунке:

1. Морское интеллектуальное операционное кресло

Кресло представляет собой рабочее кресло, специально используемое бурильщиком, импортированное из Норвегии, оснащенное двумя 19-дюймовыми сенсорными экранами для отображения параметров, двумя 17-дюймовыми сенсорными экранами для управления и двойной рукояткой с пятью кнопками.

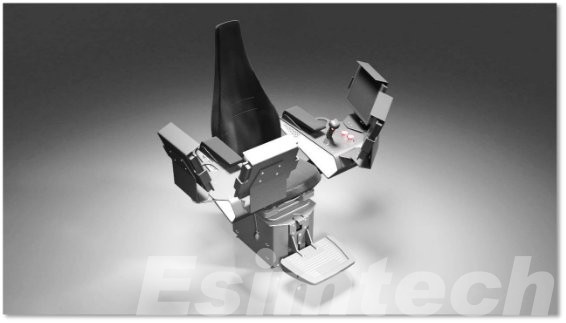

Рис. 2.1. Морское интеллектуальное рабочее кресло.

2. Коллектор стояка

Коллектор изготовлен полностью из металла, без каких-либо агентов внутри. Там используются аналоговые датчики для сбора данных о состоянии клапана и цифровой измеритель для отображения давления.

3. Дроссельный коллектор

Коллектор изготовлен полностью из металла, без каких-либо агентов внутри. Там используются аналоговые датчики для сбора данных о состоянии клапана и цифровой измеритель для отображения давления

4. Дроссельная консоль

Консоль штуцера изготовлена ​​из цельного металла, имитирующего консоль с двойным гидравлическим управлением штуцерного клапана, включая переключатель подачи воздуха, переключатель выбора штуцера, рукоятку регулирования штуцерного клапана, дроссель дросселя, устройство сброса хода насоса, измеритель давления в обсадной колонне, измеритель давления в бурильной трубе и цифровой измеритель хода насоса.

5. Консоль BOP

Консоль противовыбросового превентора изготовлена ​​из цельного металла с алюминиевой панелью, включая верхний кольцевой превентор, нижний кольцевой превентор, превентор срезного плашка, верхний превентор плашка трубы, средний превентор плашка трубы, нижний превентор плашка трубы, верхний и нижний регулятор стравливания в кольцевом пространстве, верхний и нижний контроль стравливания внутри штуцера, верхний и нижний контроль стравливания снаружи штуцера, верхний и нижний контроль стравливания снаружи, верхний и нижний контроль стравливания внутри штуцера.

IV. Программная система

Программная система включает в себя программный модуль платформы, программный модуль инструкторской станции, программное обеспечение управления сенсорным экраном на кресле, программное обеспечение отображения параметров на кресле, модуль поворотного привода, графическое программное обеспечение, программное обеспечение для спуска и бурения, модуль обработки неисправностей устройства, модуль обработки проблем и неисправностей, Программный модуль управления скважиной, программное обеспечение для управления звуковыми эффектами, программный модуль для управления студентами, программный модуль для автоматического подсчета очков.

  1. Программный модуль платформы

    2. Этот модуль содержит основу программного обеспечения, функции диспетчеризации, интерфейсы данных, работу с базой данных, управление сетью, управление процессами, функциональный модуль взаимодействия с оборудованием. Этот модуль является базовым модулем программного обеспечения.

  2. Программный модуль станции инструктора

    3. Данный модуль используется для расчета, отображения, технологического контроля параметров в различных условиях работы. Этот модуль является ядром программной системы, включающей различные важные математические модели, такие как нагрузка на крюк, нагрузка на долото, скорость проходки, внутрискважинная циркуляция, выброс, утечка из пласта, давление противовыбросового давления и т. д. Интерфейс показан на рис. 7 и 8.

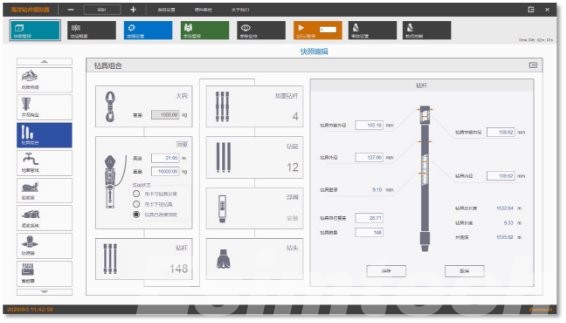

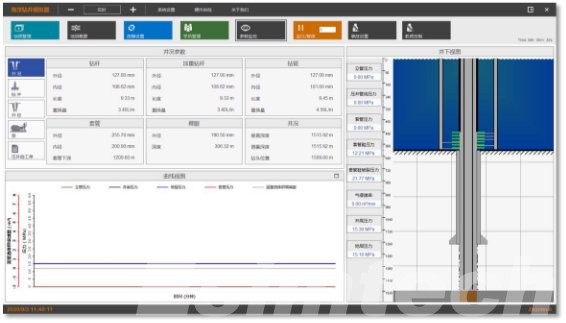

    Рис. 7 Программное обеспечение станции инструктора — отображение параметров

    Рис. 8 Программное обеспечение станции инструктора — настройка параметров сверления

  3. Программное обеспечение для отображения параметров на кресле

    4. Программное обеспечение для отображения параметров используется для отображения параметров бурения на сенсорных экранах в передней части кресла. Интерфейс такой, как показано на рис. 9:

    Рис. 9 Интерфейсы отображения параметров на IOC

  4. Программное обеспечение для управления сенсорным экраном на кресле

    5. Программное обеспечение управления сенсорным экраном на кресле в основном отвечает за сбор данных о работе сенсорного экрана и джойстика. Данные о работе используются для управления системой буровой установки. Интерфейс такой, как показано на рис. 7.

    Рис. 10 Интерфейс программного обеспечения управления сенсорным экраном на кресле

  5. Модуль с поворотным приводом

    6. Модуль с поворотным приводом используется для расчета параметров во время бурения, расширения и обратного расширения в режиме реального времени.

  6. Графическое программное обеспечение

    7. Программное обеспечение 3D-графики представляет общий вид всей буровой платформы и отображает рабочее состояние устройств на буровой платформе. Трехмерный график платформы показан на рис. 11; 3D-график буровой площадки показан на рис. 12; Трехмерный график диспетчерской бурения показан на рис. 13.

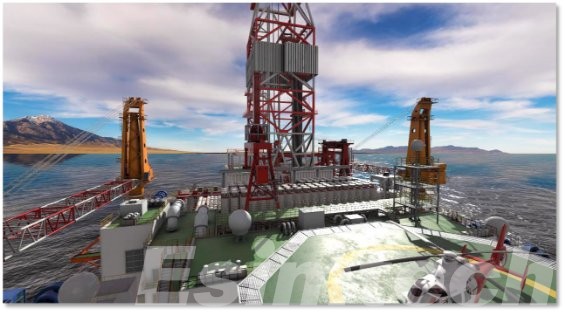

    Рис. 11 Морская платформа с программным обеспечением 3D-графики

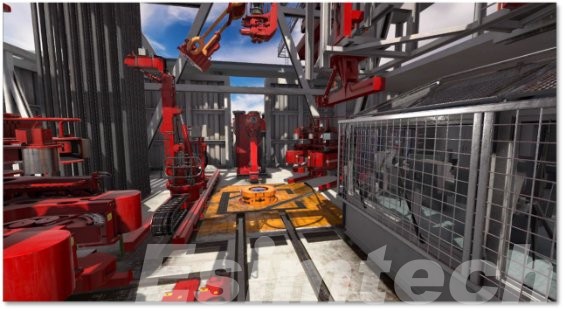

    Рис. 12. Программное обеспечение для 3D-графики: буровой пол

    Рис. 13. 3D-графика диспетчерской бурения

  7. Программное обеспечение для спуско-подъемных операций и бурения

    8. Этот модуль используется для перемещения устройства и расчета параметров при спуско-подъемных операциях и бурении.

  8. Модуль обработки неисправностей устройства

    9. Этот модуль используется для моделирования различных неисправностей устройства, указанных в стандарте IWCF. Интерфейс такой, как показано на следующем рисунке:

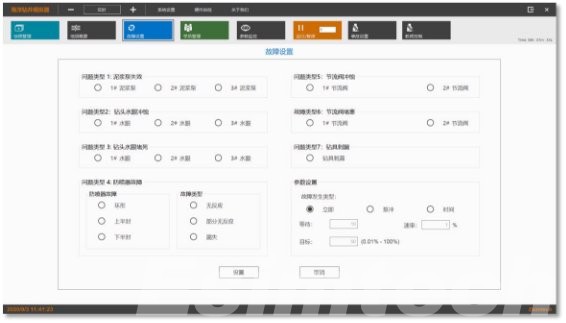

    Рис. 14 Программный модуль обработки неисправностей

  9. Модуль решения проблем и неполадок

    10. Этот модуль используется для моделирования ситуации застревания трубы.

  10. Программный модуль управления скважиной

    11. В этом модуле используется новейший метод «связывания потоков», патент на который принадлежит Esimtech, для расчета скважинного давления. Он может с высокой точностью имитировать метод глушения скважины, применяемый бурильщиком, инженерный метод глушения скважины, объемный метод глушения скважины, метод глушения скважины с низким дросселированием и бычий метод.

  11. Программный модуль управления звуковыми эффектами

    12. Этот модуль используется для моделирования различных шумов, таких как шум насоса, дроссельной заслонки, верхнего привода, буровой лебедки и т. д.

  12. Программный модуль управления студентами

    13. Этот модуль используется для управления информацией об учениках, записи информации о классе, информации об обучении и информации об оценках учащихся. Он поддерживает добавление, удаление и изменение базы данных, чтобы инструктор мог эффективно проводить обучение и управление.

  13. Программный модуль автоматического подсчета очков

    14. Этот модуль может выдавать оценку работы студентов в соответствии с содержанием, предоставленным инструктором, сравнивая фактическую работу с

    стандартная операция и выдает балл.

V. Возможности системы

Функция симулятора

Симулятор обеспечивает обучение различным должностям, таким как бурильщик, помощник бурильщика, техник буровой бригады, руководитель буровой бригады, руководитель бурения и т. д. Симуляторное обучение может позволить стажеру освоить навыки мягкого/жесткого закрытия, а также работы традиционных/нетрадиционных скважин. убийство.

Симулятор использует математические модели для моделирования различных рабочих условий и параметров в процессе бурения нефтяных скважин, таких как давление, крутящий момент, скорость проходки, скорость потока и т. д., и может отражать взаимосвязь между этими параметрами, что обеспечивает тот же эффект, что и в реальной операции бурения.

Тренажер позволяет пользователю задавать различные параметры бурения, такие как компоновка бурильной колонны, конструкция скважины, параметры пласта, параметры устройства и т. д., что делает обучение более гибким и целенаправленным. Программное обеспечение использует непоследовательную структуру, которая позволяет имитировать различные операции буровой установки и приближается к реальности. Технология виртуальной реальности создает яркую среду восприятия, а 3D-анимация синхронизирована с реальной деятельностью.

Тренажер выполнен по промышленному стандарту, система сбора и управления данными укомплектована ПЛК, что обеспечивает надежность системы.

Возможности системы

1) Система соответствует стандарту обучения IWCF и IADC.

2) Система имеет непоследовательную структуру, которая не имеет ограничений последовательности операций для обучаемых. Он имитирует модель и функции реальной буровой установки. Оператор может управлять системой любым способом, как на настоящей буровой установке.

3) Система имеет функцию выполнения различных операций путем загрузки одного снимка состояния скважины. Имея один соответствующий снимок состояния скважины, студент может быть обучен выполнению серии операций спуска и спуска, бурения, перелива, закрытия и глушения скважины.

4) Параметры могут быть установлены свободно. Инструктор может установить различные параметры, такие как состав бурильной колонны, параметры пласта, параметры бурового раствора, параметры устройств и т. д. Инструктор также может настроить параметры на основе фактического состояния скважины и устройств, чтобы обучение было таким же, как работа на реальной скважине.

5) В системе предусмотрена функция постановки задач. Инструктор может установить различные неисправности устройства или проблемы в скважине во время работы ученика. А студенты могут судить о проблемах, наблюдая за изменением параметров. Инструктор может определить проблемы или неисправности, такие как утечка в трубе, заглушка форсунки, заклинивание дроссельной заслонки, неисправность насоса, неисправность противовыбросового превентора и т. д.

6) Система обеспечивает функцию контроля скорости. Инструктор может увеличивать и уменьшать скорость выполнения упражнения, когда это необходимо.

7) Система также имеет функцию настройки сигнализации. Обучающиеся могут устанавливать различные ограничения параметров. Когда параметры превысят эти пределы, система подаст сигнал тревоги. Запуск и остановка сигнализации соответствуют действиям студента, его рабочему состоянию и графикам.

8) 3D-анимация имитирует визуальную среду сайта. Анимация может отображать скважинную сцену, движение устройств и теории работы устройств. Анимация также может отображать взаимоотношения, положение стоя и правила работы различных рабочих постов при бурении. Сцена может отображаться на экране путем смещения сцен и разделения экрана, например, ранжирующая платформа, линия потока бурового раствора, различные кривые и данные в реальном времени и т. д.

9) Система имеет реалистичный звуковой эффект. Система может имитировать различные звуки на реальном объекте. Запуск и остановка звуков соответствуют действиям ученика, его рабочему состоянию и графике.

10) Система может отображать тенденцию изменения важных параметров в виде кривых, чтобы студенты могли судить о состоянии скважины и проблемах по кривым.

11) Имеет функцию воспроизведения кривых, которая позволяет воспроизводить изменения параметров во время работы учащихся в виде кривых для просмотра учащимися.

12) Система имеет функцию управления обучением. Он может заморозить, сохранить и возобновить тренировку в любое время.

13) Единицы измерения могут быть как метрическими, так и английскими.

14) Система предоставляет интерфейсы на китайском и английском языках, которые можно переключать в режиме реального времени.

15) Система имеет функцию автоматического подсчета очков. Он может выдавать балл за работу студента, а также причины вычета баллов.

16) Он выполнил функцию управления студентами.

17) Система имеет одну кнопку для запуска функции.

Тренажер сертифицирован IADC и IWCF.

Наши сильные стороны

  • Кутомизация
  • Индивидуальное программное и аппаратное обеспечение
  • Точность
  • Точная математическая и физическая модель
  • Моделирование
  • Внешний вид, компоновка системы, метод работы и отображение параметров панели консоли точно такие же, как у реального оборудования.

Вопросы и ответы

  • Что такое нефтяной симулятор?

Симулятор — это устройство, имитирующее окружающую среду в целях обучения или исследования. Нефтяной симулятор — это набор устройств, имитирующих среду буровой площадки, реальные рабочие устройства, метод работы, способ отображения параметров и т. д., с помощью которых обучаемые могут получить доступ к виртуальной среде буровой площадки, где они могут ознакомиться с соответствующие устройства, как управлять устройствами, какое явление произойдет, если возникнет проблема, что происходит под землей и т. д.

  • Почему ваш симулятор лучше других симуляторов, которые я использовал раньше?

С миссией «Помогать в обучении, снижать количество несчастных случаев и приносить пользу обществу» Esimtech делает все возможное для проектирования, разработки и обслуживания каждого тренажера. Симулятор Esimtech  отличается строгостью, надежностью, реалистичностью, реалистичностью. Функция воспроизведения проблем и происшествий позволяет обучаемым столкнуться с проблемами в любое время, что помогает обучаемым лучше овладеть навыками оценки и решения типичных проблем.

  • Как бы я получил симуляторы, если бы заказал?

Посылка будет отправлена ​​на объект заказчика. При необходимости Esimtech предоставляет услуги по установке и обучению на месте.

  • Есть ли у вас послепродажное обслуживание?

Esimtech предоставляет бесплатную пожизненную сервисную поддержку по телефону, электронной почте или факсу. На симулятор распространяется гарантия сроком 12 месяцев, включая обновления, выпущенные в течение гарантийного срока.

Если у вас есть какие-либо потребности или вопросы по поводу  симулятора бурения , пожалуйста, свяжитесь с нами.
