Портативный демпфирующий тренажер ESIM-PSS2

Введение

Портативная система обучения моделированию демпфирования разработана Юго-Западным нефтяным университетом и компанией Chengdu Esimtech Petroleum Equipment Simulation Technology Exploitation Co.Ltd. Это система, используемая для моделирования операций демпфирования — спуска и натяжения колонны. Она имеет такие преимущества, как простота в использовании. далеко и с завершенными функциями

Портативная система обучения моделированию демпфирования разработана путем объединения нефтяной инженерии, компьютерных технологий и технологий виртуальной реальности. Он может моделировать такие операции, как спуск и протягивание труб и других инструментов под давлением. Ее можно использовать для обучения новых рабочих, руководителя бригады, руководителя операций и т. д. Благодаря обучению, проводимому с помощью этой системы, студенты могут освоить основной технологический процесс спуска и вытягивания струны под давлением.

Система использует множество математических моделей для моделирования различных параметров и физических взаимосвязей между ними в операции демпфирования, таких как точка равновесия, давление, скорость и т. д., чтобы достичь фактического эффекта реальной операции демпфирования. 3D-анимация в реальном времени может отображаться с помощью одноканальной системы проецирования, что дает учащимся более четкое представление о работе демпфера.

Эта система состоит из консоли управления бурильной установкой, графической системы и вспомогательного программного обеспечения. Аппаратная система разработана в соответствии с промышленным стандартом. Система сбора данных и управления представлена ​​ПЛК, что обеспечивает надежность системы. Система имеет низкие затраты на ввод и техническое обслуживание и не представляет угрозы для безопасности.

2. Системный компонент

2.1 Системное оборудование

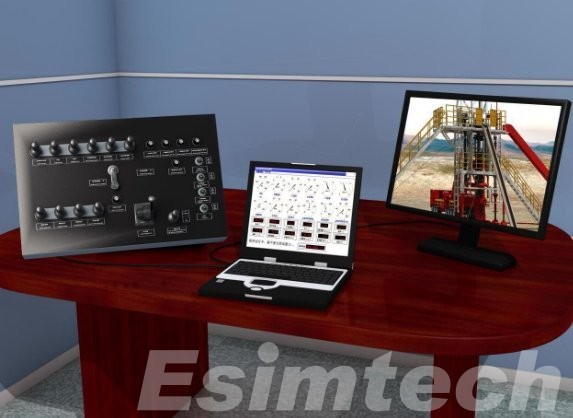

Система доступна, когда консоль бурильщика и компьютер подключены к любому выходу дисплея. Он может имитировать движение подъемной машины, стапелей, плашек противовыбросового оборудования и т. д., а также отображать давление подъема, давление плашек противовыбросового оборудования и т. д.

2.2 Системное программное обеспечение

2.2.1 Главное программное обеспечение управления

2.2.2 Графическое программное обеспечение

1. Программный модуль отображения 3D-сцены на базе гидравлического привода

2.3 Стандартная конфигурация системы

3. Системная функция

3.1 Функция и особенности

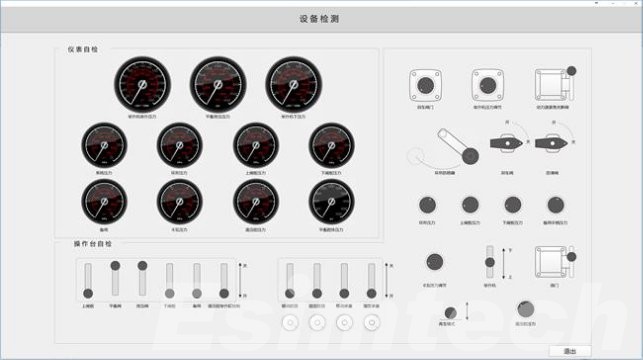

1. Отображение параметров: давление масла в системе, давление поршня ПВО, балансировочный/спускной клапан, давление в обсадной колонне, глубина скважины, расположение башмака НКТ, высота подъемной платформы и т. д.

2. Имеет гибкую функцию настройки параметров. Инструктор может свободно устанавливать различные параметры, такие как глубина скважины, давление в обсадной колонне, параметры НКТ и т. д. Инструктор может настраивать параметры на основе реального состояния скважины и реального состояния оборудования, что может сделать обучение более достоверным.

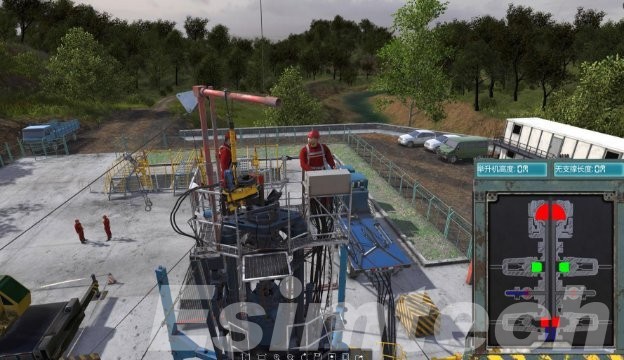

3.3D анимация обеспечивает реальную визуализацию сайта. Анимация может отображать сцену плавного движения буровой установки, движение противовыбросового превентора и рабочие теории. Система может отображать различные сцены посредством смещения и разделения экрана, например перспективу консоли бурильщика, перспективу ПВО, перспективу клиньев и т. д.

4. Система может автоматически оценивать работу учащихся. Он может предоставлять баллы и причины вычета баллов в зависимости от порядка работы и навыков учащихся.

5. Он завершил функцию управления студентами. Он может управлять информацией студентов, рабочим проектом, оценками и т. д.

3.2 Учебный проект

Технические параметры и рабочая среда

4.1 Технические параметры

4.2 Операционная среда

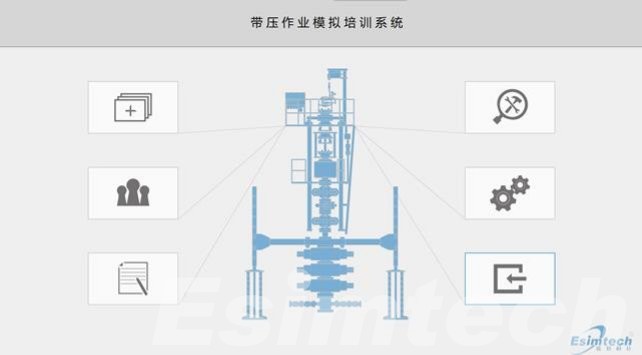

Программные интерфейсы
