ESIM-FFA2 Симулятор ГРП и кислотной обработки
- Параметры могут быть установлены свободно, например, информация о пласте, параметры жидкости разрыва и т. д.
- Для операции ГРП можно выбрать различные типы скважин, например, вертикальную скважину, наклонно-направленную скважину, горизонтальную скважину и т. д.
- Отображение параметров такое же, как и на месте, например, отображение кривой давления, расхода и т. д.
- Рассчитайте важные параметры, такие как рабочее состояние, давление и расход, в режиме реального времени.
- Тенденция изменения важных данных может быть отображена в виде кривых.
- Функция воспроизведения данных позволяет учащимся просматривать кривые данных любого параметра во время работы.
1. Введение
Система обучения моделированию гидроразрыва и кислотной обработки ESIM-FFA2 разработана Юго-Западным нефтяным университетом и компанией Chengdu Esimtech Petroleum Equipment Simulation Technology Exploitation Co, Ltd. Это система с передовыми технологиями и полным набором функций, которая может удовлетворить требования к обучению нефтепромысловых компаний. Это Система представляет собой сочетание нефтяной инженерии, компьютерных технологий и технологии виртуальной реальности. Она содержит различные учебные модули, такие как обучение работе с устройствами гидроразрыва, проектирование гидроразрыва, конструкция гидроразрыва, процесс гидроразрыва, кислотный гидроразрыв, анализ аварий при гидроразрыве и т. д. В основном она используется для обучение нового персонала, рабочих и техников по гидроразрыву и кислотной обработке. Благодаря обучению и тестированию этой системы студенты могут освоить методы работы устройств, а также изучить процесс гидроразрыва и кислотной обработки, а также общие методы лечения аварий при гидроразрыве.
Система использует математические модели для моделирования различных параметров процесса гидроразрыва и кислотной обработки, таких как давление, скорость потока и т. д. Она также может отражать взаимосвязь между этими параметрами для достижения того же эффекта, что и в реальной эксплуатации. Используется технология виртуальной реальности. для создания реалистичной среды; синхронная 3D-анимация, система проецирования большого размера и хорошо эмулируемый звуковой эффект создают для пользователей среду погружения.
Система состоит из консоли грузовика для гидроразрыва, консоли грузовика-блендера, моделей устройств, связанных с местом гидроразрыва, графической системы и других аксессуаров. Операции этих консолей такие же, как и на реальном оборудовании. Все расположение панелей, методы работы и Отображение параметров точно такое же, как на реальном оборудовании. В аппаратных устройствах используется промышленный ПЛК, который обеспечивает стабильность оборудования. Преимущество системы заключается в низких затратах на ввод и техническое обслуживание без риска для безопасности.
2. Системный компонент
2.1 Основное оборудование

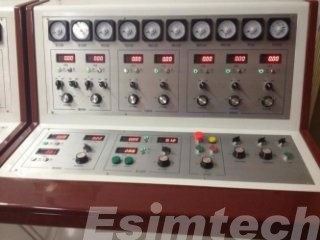

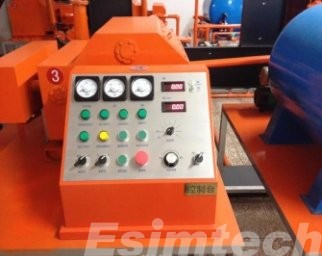

(1)Локальная консоль грузовика для гидроразрыва: управление и отображение параметров на консоли грузовика для гидроразрыва такие же, как и на реальном оборудовании. Он может моделировать такие операции, как запуск, выключение, выбор рычага и регулировку скорости вращения двигателя, а также отображать важные параметры, такие как скорость вращения двигателя, давление масла, температура масла, давление насоса, расход и т. д.
|
|
Консоль грузовика для локального разрыва пласта: изготовлена из металла, промышленные устройства управления с длительным сроком службы и высокой стабильностью. |
(2)Консоль дистанционного ГРП: управление и отображение параметров на консоли ГРП такое же, как и на реальном оборудовании. Он может имитировать такие операции, как запуск, выключение, выбор рычага и регулировку скорости вращения двигателя, а также отображать важные параметры, такие как вращение двигателя. Скорость, давление масла, температура масла, давление насоса, расход и т. д.
|
|
Консоль грузовика для дистанционного разрыва пласта: металлическая, промышленные устройства управления с длительным сроком службы и высокой стабильностью. |

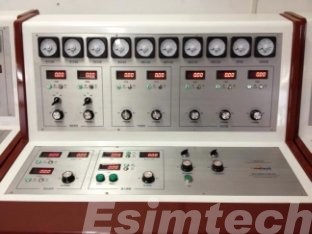

(3)Локальная консоль грузовика-блендера: управление и отображение параметров на консоли грузовика-блендера такое же, как и на реальном оборудовании. Он может имитировать операции запуска и остановки грузовика-блендера, контроль добавления песка, контроль добавления жидкости, контроль сухого добавления, контроль разгрузки, и т. д. Важная информация будет смещена, когда студент выполняет операции на симуляторе, например, главное давление масла на вдохе, давление вспомогательного масла на вдохе, положение масла генератора, давление масла при транспортировке песка, скорость генератора, давление масла смешивания, давление масла вентилятора, температура гидравлического масла. ,давление масла при добавлении жидкости,4#объем песка,4#общий объем песка,8#объем песка,8#общий объем песка,объем сухого добавления,объем сухого добавления,1#объем добавления жидкости,1#объем добавления жидкости,2# вытеснение добавления жидкости，2#объем добавления жидкости ESIM-FFA2, система обучения моделированию гидроразрыва и кислотной обработки, объем добавления，3#вытеснение добавления жидкости，3#объем добавления жидкости, объем вытеснения, давление, объем, соотношение и плотность песка и т. д.
|
|
Консоль для локального блендера: металлическая, промышленные устройства управления с длительным сроком службы и высокой стабильностью. |
(4)Дистанционная консоль тележки блендера: управление и отображение параметров на консоли тележки блендера такое же, как и на реальном оборудовании. Оно может имитировать операции запуска и остановки тележки блендера, контроль добавления песка, контроль добавления жидкости, контроль сухого добавления, контроль разгрузки, и т. д. Важная информация будет смещена, когда студент выполняет операции на симуляторе, например, главное давление масла на вдохе, давление вспомогательного масла на вдохе, положение масла генератора, давление масла при транспортировке песка, скорость генератора, давление масла смешивания, давление масла вентилятора, температура гидравлического масла. ,давление масла при добавлении жидкости,4#объем песка,4#общий объем песка,8#объем песка,8#общий объем песка,объем сухого добавления,объем сухого добавления,1#объем добавления жидкости,1#объем добавления жидкости,2# объем добавления жидкости，2#объем добавления жидкости，3#вытеснение добавления жидкости，3#объем добавления жидкости，объем смещения, давление, объем, соотношение и плотность песка и т. д.
|
|
Пульт дистанционного управления блендером: изготовлен из металла, промышленные устройства управления с длительным сроком службы и высокой стабильностью. |

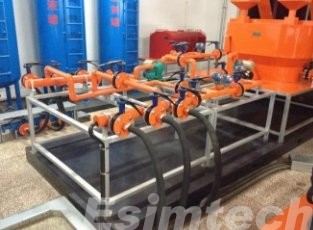

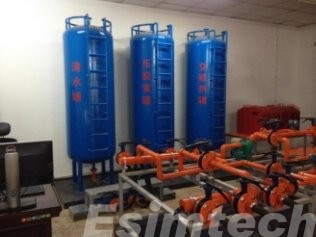

(5)Резервуары для хранения жидкости и модели коллекторов резервуаров: три стальные модели резервуаров для хранения жидкости, используемые для моделирования резервуаров на площадке гидроразрыва и кислотной обработки, имитирующие хранение активной воды, гидроразрыв, жидкости системы обучения моделированию гидроразрыва и кислотной обработки ESIM-FFA2 и сшитую жидкость. Модель коллектора резервуаров имитирует коллектор на реальной площадке. Состояние клапанов на коллекторах передается с помощью датчиков на компьютер параметров.
|
|
Резервуары для хранения жидкости и коллекторы резервуаров: из металла и пластика, с промышленными датчиками. |
(6)Модель грузовика-блендера: эта модель отображает внутренние линии и состояние клапанов. Состояние клапанов на коллекторах передается с помощью датчиков на компьютер параметров.
|
|
Модель грузовика-блендера: из металла и пластика, с промышленными датчиками. |

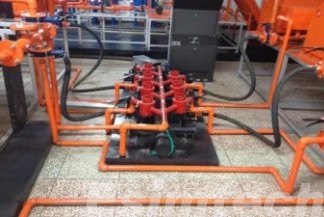

(7)Модель коллектора высокого и низкого давления: используется для моделирования подключения и состояния коллекторов высокого и низкого давления. Она позволяет учащимся безопасно и напрямую подключать коллектор в различных условиях различных технологий. Статус Информация о клапанах на коллекторах передается с помощью датчиков на компьютер параметров.
|
|
Модель коллектора высокого и низкого давления: из металла и пластика, с промышленными датчиками. |
(8)Модель концентратора песка и коллектора восковых шариков: используется для моделирования линий и состояния клапанов концентратора песка и коллектора восковых шариков. Состояние клапанов на коллекторах передается с помощью датчиков на компьютер параметров.
|
|
Модель концентратора песка и коллектора восковых шариков: из металла и пластика, с промышленными датчиками. |

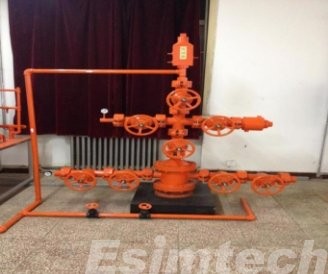

(9)Модель устья скважины с гидроразрывом: используется для моделирования состояния устья скважины с гидроразрывом и тенденции потока жидкости. Пользователь может выполнять различные операции, проверяя состояние клапанов на модели устья скважины. Состояние клапанов на манифольдах отправляется на компьютер параметров с помощью датчики.
|
|
Устье ГРП:из металла и пластика,с промышленными датчиками. |
(10)Станция инструктора, компьютерный шкаф, компьютер параметров, главный компьютер управления, графический компьютер, распределительный щит, система звуковых эффектов и печать.
(11)Система отображения использует систему светодиодного экрана.
|
|
Полноцветная система отображения со светодиодным экраном большого размера • 3D-анимация отображается на светодиодном экране истинного цвета после обработки профессиональным графическим процессором. • Экран LEDP2.5, разрешение: 1920*1080. • Размер светодиодного экрана: 5400 мм (ширина) * 3215 мм (высота) (Окончательный размер и разрешение установки будут зависеть от условий установки) |
2.2 Системное программное обеспечение
2.2.1 Главное программное обеспечение управления
-
Программный модуль консоли инструктора
-
Модуль самопроверки системы
-
Модуль коррекции ручки
-
Модуль настройки системы
-
Модуль управления студентами
-
Модуль управления записями
-
Модуль управления снимками
2.2.2 Программное обеспечение для параметров
-
Программный модуль управления компьютером параметров
-
Модуль выполнения упражнений
-
Модуль отображения кривых
-
Модуль моделирования коллектора
2.2.3 Графическое программное обеспечение
-
Отображение 3D-сцены программного модуля поверхности разрушения
-
Отображение 3D-сцены скважинного программного модуля ГРП
-
Воспроизведение анимационного видеоролика модуля ГРП
3. Системная функция
3.1 Функции и возможности
(1) Система спроектирована по прототипу реального оборудования. Внешний вид, подключение к сети и метод работы такие же, как у реальных устройств.
(2) Консоль грузовика для ГРП и консоль грузовика-блендера по методам работы аналогичны реальному оборудованию, что позволяет студентам овладеть навыками эксплуатации реальных устройств и лечения аварийных ситуаций.
(3) Параметры могут быть установлены свободно. Инструктор может свободно устанавливать различные параметры, такие как информация о пласте, информация об устройствах разрыва, информация об инструменте разрыва, параметры жидкости разрыва и т. д. Инструктор также может устанавливать параметры на основе состояния реальной скважины и выбранных устройств, чтобы обучение было более реалистичным, чем обучение. на настоящем колодце.
(4) Для операции ГРП могут быть выбраны различные типы скважин, в том числе: вертикальная скважина, наклонно-направленная скважина, горизонтальная скважина и горизонтальная разветвленная скважина.
(5) Отображение параметров такое же, как и на реальном объекте, включая отображение кривых давления, расхода и концентрации проппанта, а также отображение других важных параметров. Он может напрямую представить конструкцию, что развивает у студентов способность оценивать состояние скважины, устранять аварийные ситуации и устранять неполадки.
(6) Для повышения осведомленности учащихся о безопасности во время работы будет использоваться голосовая подсказка.
(7) Система может рассчитывать важные параметры, такие как рабочее состояние оборудования, давление и расход, в реальном времени в соответствии с работой студентов на основе физических математических моделей.
(8) 3D-анимация имитирует визуализацию реальной среды, а также отображает условия в скважине, движения устройств и рабочие теории устройств.
(9) Система звуковых эффектов может имитировать шум дизельного двигателя, насоса, грузовика для гидроразрыва пласта, грузовика-блендера, что делает среду обучения захватывающей.
(10) Полная система подсчета очков и тестирования позволяет оценивать действия учащихся, находить их ошибки, записывать и распечатывать условия их работы.
(11) Полная функция управления информацией учащихся, управляющая информацией учащихся, элементами операций и оценками операций.
(12) Тенденция изменения важных данных может быть отображена в виде кривых, чтобы развивать у учащихся навыки оценки состояния здоровья и аварий с помощью кривых.
(13) Функция воспроизведения данных позволяет учащимся просматривать кривые данных любого параметра во время работы.
(14) Система также имеет функцию печати отчетов и кривых.
3.2 Учебный проект
(1) Работа блендера
(2) Операция местного контроля за складкой разрыва
(3) Управление с помощью дистанционного управления
(4) Настройка устройств гидроразрыва
(5) Соединение устройств разрыва
(6) Настройка колонны разрыва
(7) Расчет объема жидкости гидроразрыва
(8) Расчет объема проппанта
(9) Операция циркуляции
(10)Операция испытания давлением
(11) Операция тестирования нажатия
(12) Операция разрыва
(13) Добавление операции песка
(14) Операция перемещения
(15) Традиционная операция разрыва
(16) Операция разрыва с разделением скользящей втулки
(17) Операция селективного разрыва уплотнителя шаров
(18) Операция селективного разрыва восковых шариков
(19) Операция ГРП с ограниченным входом
(20) Удаление песка из операции концевого разрыва
(21) Поэтапный ГРП горизонтальной скважины
(22) Поэтапный ГРП горизонтальной скважины закачкой мостовой пробки
(23) Поэтапный ГРП горизонтальной скважины пакером
(24) Вытеснение кислоты под низким давлением
(25) Установочный пакер
(26) Впрыск насоса высокого давления
(27) Операция кислотного разрыва пласта
(28) Дисплей кислотного травления
(29) Дисплей кислотной обработки матрицы
(30) Стандартный дисплей ГРП
(31) Стандартный дисплей кислотной обработки
(32) Отображение процесса создания трещины
(33) Отображение процесса расширения трещины
(34) Неудачное разрушение
(35) Трещины от одного пласта к другому
(36) Забивка песком
(37) Слетающая струна
(38) Скачок давления в насосе
4. Технические параметры и рабочая среда.
4.1 Технические параметры
(1)Источник питания: 220 В/50 Гц переменного тока
(2)Потребляемая мощность: <6000 Вт
4.2 Операционная среда
(1) Площадь: >= 13*9 м
(2) Отдельный источник питания оборудования от источника питания освещения.
(3) Рабочая температура: 0℃～30℃.
(4) Относительная влажность: <90%
5. Общий вид системы и интерфейс программы

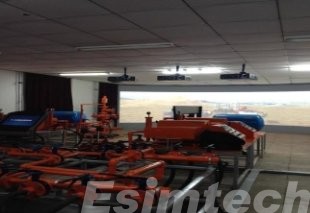

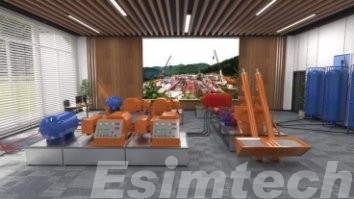

Рис. 1. Общая схема системы

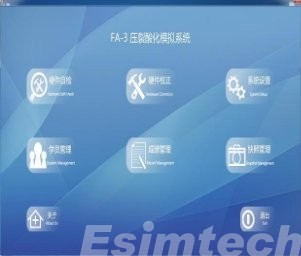

(1) Интерфейс главной программы управления
(2) Программный интерфейс параметров

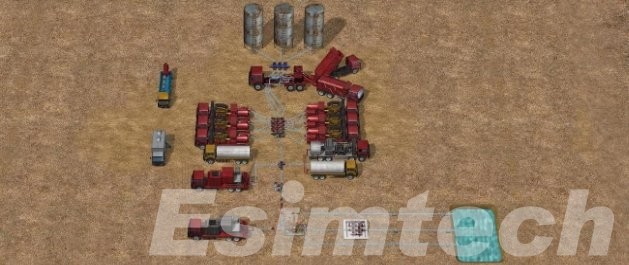

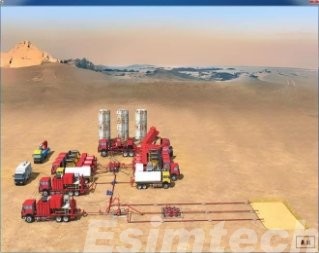

(3) Графический программный интерфейс
Рис. 2. Типичный интерфейс запуска программы
