ESIM-FGR3 Gas Production Simulator

Симулятор добычи газа ESIM-FGR3

  • Кутомизация
  • Индивидуальное программное и аппаратное обеспечение
  • Точность
  • Точная математическая и физическая модель
  • Надежность
  • Стабильное и надежное программное и аппаратное обеспечение

Система обучения моделированию добычи газа ESIM-FGR3,  разработанная Esimtech,  позволяет студентам освоить внутреннюю структуру и теории работы различных устройств для добычи газа, с технологиями нефтяного машиностроения, хранения и транспортировки нефти и газа, компьютера и виртуальной реальности.

Благодаря обучению, проводимому этой системой, студенты могут ознакомиться с типичными станциями и потоками этого участка. Обучение может быть предоставлено работникам начального, среднего и старшего звена, а также техническим специалистам. Рабочее состояние устройств отображается на большом проекционном экране, что облегчает понимание студентами. Система моделирования экономит время обучения, а также улучшает понимание студентами.

Parameters

Источник питания:110–220 В/50–60 Гц перем
Потребляемая мощность:< 6000 Вт
Рабочая температура:0℃～30℃
Среднее время между неисправностями:≥5000 часов

Тренировочные предметы

  1. Запуск и закрытие фонтанирующей скважины
  2. Запуск и остановка обезвоживания насосной установки
  3. Запуск и закрытие плунжерного обезвоживания
  4. Запуск и включение электронасоса для обезвоживания
  5. Запуск и ввод в эксплуатацию газлифтного обезвоживания
  6. Лечение утечки природного газа
  7. Впрыскивание пенообразователя
  8. Впрыск антифриза
  9. Операция приема и запуска свиней
  10. Операция по удалению природного газа
  11. Запуск и остановка печи
  12. Замеры газа в одной скважине
  13. Операция осушки природного газа

Компоненты

ESIM-FGR3 Gas Production Simulator

1. Введение

Система обучения моделированию добычи газа разработана Юго-Западным нефтяным университетом и компанией Chengdu Esimtech Petroleum Equipment Simulation Technology Exploitation Co, Ltd. Это передовая и полнофункциональная система, которая подходит для обучения на нефтяных месторождениях.

Система обучения моделированию добычи газа представляет собой сочетание нефтяной инженерии, компьютерных технологий, технологий виртуальной реальности и компьютерного моделирования. Она может позволить студентам освоить внутреннюю структуру различного оборудования для добычи газа и его рабочие теории, типичные станции и процессы. Она обеспечивает различные уровни обучения, которые удовлетворяют требованиям к обучению основных рабочих, промежуточных рабочих, старших рабочих, техников и старших техников. Обучение, обеспечиваемое этой системой, дает студентам теории о различных устройствах для добычи газа и их использовании, а также о методах лечения. обычные несчастные случаи.

Система использует «связь потока» для расчета давления, скорости потока и температуры в трубе. Усовершенствованная математическая модель делает обучение более захватывающим. Инструктор может в любое время установить типичные аварии и неисправности устройства с использованием технологии предварительной настройки аварий. Система отображения с большим экраном четко отображает весь процесс, что делает обучение более эффективным, экономя время и улучшая понимание учащихся.

Эта система состоит из платформы для моделирования добычи газа, графической системы и другого вспомогательного программного обеспечения. Консоли этой системы такие же, как и в реальном оборудовании. Трубы изготовлены из прочного и долговечного металла. Панели, операции и отображение параметров также то же, что и реальное оборудование. Аппаратная система разработана в соответствии с промышленным стандартом. Система сбора данных и управления использует ПЛК, который обеспечивает надежность системы. Эта система имеет низкие затраты на вход и обслуживание. Весь сбор данных осуществляется датчиками. Существует внутри устройств нет реальной жидкости, нет угроз безопасности, связанных с высоким давлением или ядовитыми материалами.

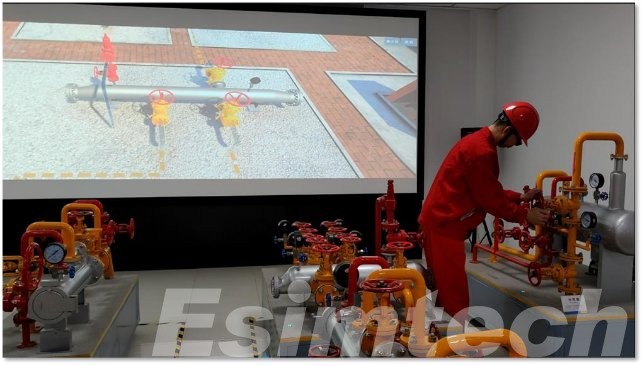

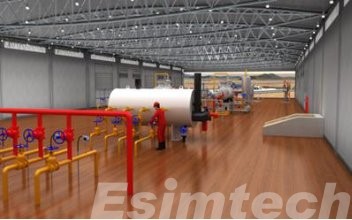

Рис. 1. Учебный сайт

2. Системный компонент

2.1 Основное оборудование

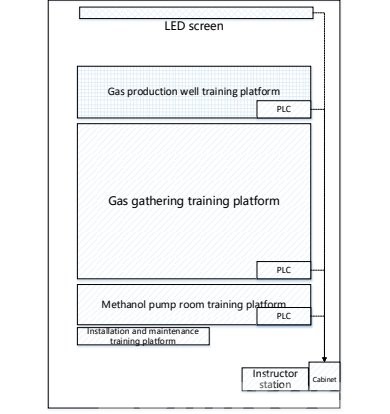

Схема аппаратной системы показана на рис. 2.

Рис. 1. Структура аппаратного обеспечения системы.

Учебная платформа для добычи газа состоит из трех газовых скважин, используемых соответственно для фонтанной добычи, добычи дренажа ЭЦН и добычи плунжерного дренажа. Учебная платформа для сбора газа содержит опорожняющий коллектор, антифризное устройство, группу входных клапанов высокого давления, нагревательную печь, производственный сепаратор, измерительный сепаратор, дроссель, трубопроводный скребок, диафрагменный расходомер, блок водоотделителя; учебная платформа для насоса метанола включает в себя резервуар для хранения метанола, насос для метанола. Учебная платформа по установке и техническому обслуживанию содержит консоль управления установкой и обслуживанием, как показано на рис. 3.

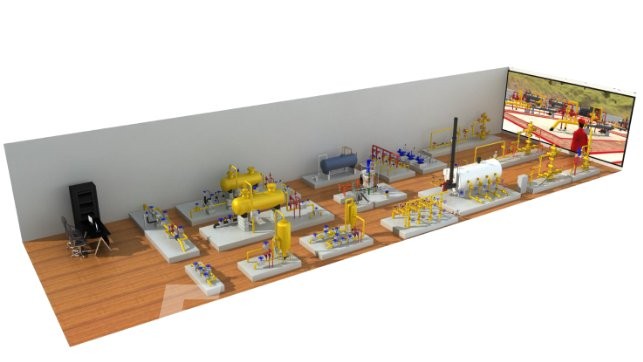

Рис. 2 Типичная компоновка устройства

1．Платформа для обучения газодобывающим скважинам

Учебная платформа газодобывающей скважины в основном состоит из плунжерной газодобывающей скважины и электрической погружной водоотливной газодобывающей скважины. Клапаны на газовой скважине модифицированы на основе реальных клапанов с датчиками внутри. Работа клапанов такая же, как и у реальных. Устройство. Счетчики контролируются главным управляющим компьютером в режиме реального времени. Показания счетчиков связаны с работой студентов.

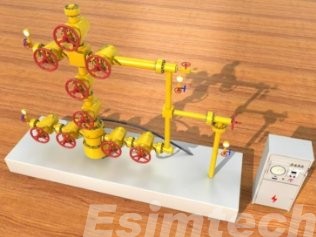

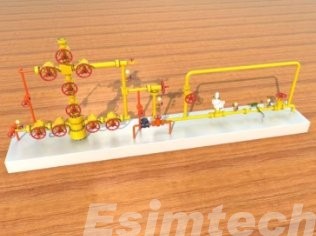

Стандартный, хорошо течет

Газовая скважина изготовлена ​​из торгового металла. Он спроектирован в соответствии с типовой конструкцией объекта, включая основной корпус рождественской елки, 11 главных клапанов, 1 регулирующий клапан, 5 измерителей давления, 1 клапан для отбора проб, 1 расходомер и 4 клапана трубопровода метанола.

Дренажная эксплуатационная скважина ESP

Газовая скважина изготовлена ​​из металла торгового центра. Она спроектирована в соответствии с типовой конструкцией объекта, включая основной корпус рождественской елки, 9 главных клапанов, 1 регулирующий клапан, 4 измерителя давления и 1 клапан для отбора проб.

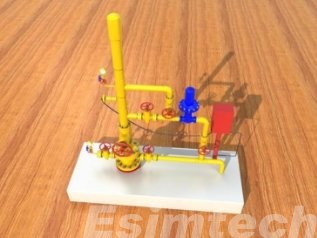

Плунжерная дренажная добывающая скважина

Изготовлен из торгового металла. Он спроектирован в соответствии с типовой конструкцией объекта, включая основной корпус плунжерной дренажной елки, 1 главный клапан, 5 вспомогательных клапанов, 1 регулирующий клапан и 2 измерителя давления.

Учебная площадка газосборной станции

Учебная платформа газосборной станции в основном состоит из различных технологических модулей, таких как входная зона высокого давления, печь с водяной рубашкой, первая зона дросселирования, производственный сепаратор и т. д. Клапаны на модулях модифицированы на основе реальных клапанов и оснащены датчиками. внутри. Работа клапанов такая же, как и у реального устройства. Счетчики контролируются главным управляющим компьютером в режиме реального времени. Показания счетчиков связаны с работой студентов.

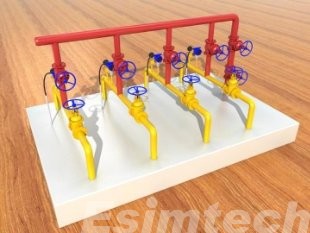

Входная зона высокого давления

Цельнометаллическая конструкция;

Он спроектирован в соответствии с устройством реальной площадки по масштабу, поддерживает четыре скважины, текущие на станцию, с опорожняющим трубопроводом, включающим трубопровод, 10 клапанов, 4 манометра и 3 расходомера.

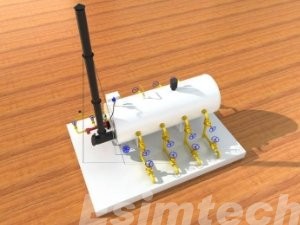

Печь с водяной рубашкой

С четырьмя входящими и четырьмя выходными трубами и байпасной линией. Изготовлен из металла, спроектирован в соответствии с типовой конструкцией в масштабе реального объекта. Размеры печи проектируются и обрабатываются в соответствии с условиями установки, включая корпус печи с водяной рубашкой, трубопровод, 8 клапанов, 4 перепускных клапана и запальный клапан.

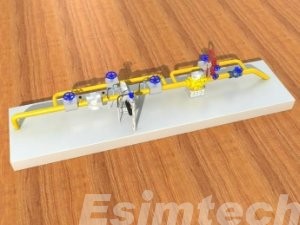

1-я зона дросселирования

Четырехканальная зона дросселирования. Изготовлен из металла, спроектирован в соответствии с типовой конструкцией по масштабу на реальной площадке, включая трубопровод, 12 главных клапанов, 4 измерителя давления перед регулировкой давления, 4 измерителя давления после регулировки давления и 4 индикатора расхода.

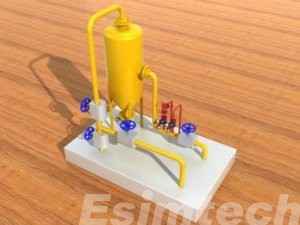

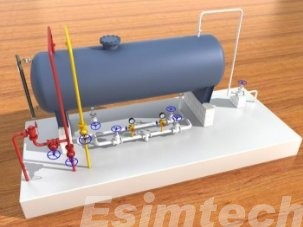

Производственный сепаратор

Изготовлен из металла, спроектирован в соответствии с типовой конструкцией по масштабу на реальной площадке, включая корпус резервуара, трубопровод, один впускной клапан, один выпускной клапан, два дренажных клапана, один клапан регулирования дренажного давления, 4 манометра, 1 индикатор уровня и 2 высокого давления. трубопроводы опорожнения под давлением (ручные и автоматические).

Дозирующий сепаратор

С байпасными трубами. Изготовлен из металла, спроектирован в соответствии с типовой конструкцией по масштабу на реальной площадке, включая корпус резервуара, трубопровод, один впускной клапан, один выпускной клапан, два дренажных клапана, один клапан регулирования дренажного давления, 4 манометра, 1 индикатор уровня, 2 датчика высокого давления. опорожнение трубопроводов (ручное и автоматическое) и индикатор вылива.

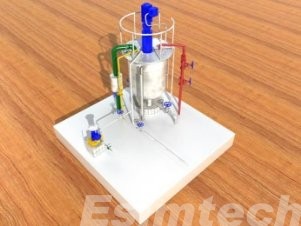

Циклонный сепаратор

С вентиляционными трубками и перепускным клапаном. Изготовлен из металла, спроектирован в соответствии с типовой конструкцией в масштабе реальной площадки, включая один впускной клапан, два выпускных клапана, один перепускной клапан и 2 опорожняющих трубопровода высокого давления (ручной и автоматический).

Водоотделитель и газохранилище

С дозирующими линиями и вентиляционными трубами. Изготовлен из металла, спроектирован в соответствии с типовой конструкцией по масштабу на реальной площадке, включая 2 впускных клапана, 1 выпускной регулирующий клапан, 1 впускной перепускной клапан, 2 опорожняющих трубопровода высокого давления (ручной и автоматический), индикатор расхода, 3 выпускных клапана и 1 выпускной перепускной клапан.

2-я зона дросселирования

Изготовлен из металла, спроектирован в соответствии с типичной конструкцией по масштабу на реальной площадке, включая 1 впускной клапан, 1 выпускной клапан, 1 клапан регулирования давления, 1 перепускной клапан, 1 измеритель входного давления и 1 измеритель выходного давления.

Дозирующий бак

Емкость для смешивания метанола и пенообразователя. Разработан в соответствии с типовой конструкцией в масштабе реальной площадки, включая корпус резервуара, индикатор уровня, впускной клапан, выпускной клапан, опорожняющий трубопровод и линию повышения давления.

Выпускные клапаны

С дозатором, скребковым клапаном и фильтром. Разработан в соответствии с типовой структурой по масштабу на реальной площадке, включая 1 впускной клапан, 1 клапан регулирования давления, 1 расходомер с диафрагмой, 2 термометра, 2 измерителя давления, 1 перепускной клапан индикатора потока, 1 клапан подачи скребка, 1 выходной клапан, 1 отправка скребка перепускной клапан, 1 сливной трубопровод высокого давления.

Учебная платформа секции насосов метанола

Резервуар для хранения метанола

С вентиляционной линией, линией повышения давления природного газа и указателем уровня жидкости. Изготовлен из металла, спроектирован в соответствии с типовой конструкцией в масштабе реального объекта. Это устройство спроектировано в соответствии с размером реального оборудования; его также можно настроить в соответствии с различными регионами и технологиями.

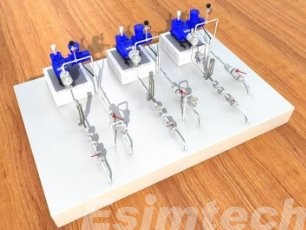

Метаноловый насос

Три группы дозирующих насосов. Разработан в соответствии с типовой структурой в масштабе реального объекта. Каждая группа содержит впускные клапаны, выпускные клапаны и перепускные клапаны.

Платформа для обучения установке и обслуживанию

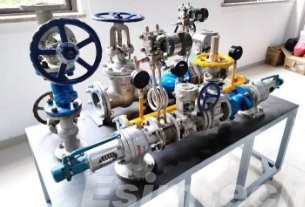

Пульт управления установкой и обслуживанием

Эта консоль используется основными работниками для установки и обслуживания. Консоль состоит из реальных физических устройств, включая задвижки, клапаны давления, диафрагменные расходомеры и предохранительные клапаны.

5. Система отображения использует светодиодный экран.

Полноцветная система отображения со светодиодным экраном большого размера

•3D-анимация отображается на светодиодном экране после обработки профессиональным графическим процессором.

•Светодиодный экран P2,5; Разрешение: 1920*960

•Размер экрана: 5400 мм (ширина) * 3215 мм (высота) (Окончательный размер и разрешение установки будут зависеть от среды установки)

2.2 Системное программное обеспечение

2.2.1 Программное обеспечение для моделирования процесса добычи газа

(1) Модуль программной платформы

(2) Модуль управления интерфейсом

(3) Модуль программного обеспечения для расчета жидкости

(4) Программный модуль управления устройством

(5) Программный модуль «Аварии и неисправности»

(6) Программное обеспечение модуля управления звуковыми эффектами

(7) Модуль системной диагностики

2.2.2 Графическое программное обеспечение для моделирования добычи газа Esimtech

(1) Модуль управления 2D-потоком

(2) Модуль управления 3D-потоком

(3) Модуль управления оборудованием

3. Конфигурация системы

СН

Имя

Единица

Кол-во

1

Устьевая консоль газовой скважины

Стандартное фонтанирующее устье добывающей скважины

Единица

1

2

Простая фонтанирующая добывающая скважина

Единица

1

3

Плунжерный дренажДобычаУстьевая скважина

Единица

1

4

ESPдобычаскважинаустье скважины

Единица

1

5

Модуль газосборной станции

Опорожняющий коллектор

Единица

1

6

блок антифриза

Единица

1

7

Группа впускных клапанов высокого давления

Единица

1

8

Печь

Единица

1

9

Измерительныйсепаратор

Единица

1

10

Трубопроводная свинья

Единица

1

11

Диафрагменный расходомер

Единица

1

12

Водоотделительная установка

Единица

1

13

Пенообразователь

Единица

1

14

1-й стенд2-й

дросселирование

Набор

1

15

Платформа обучения установке и техническому обслуживанию

Набор

1

16

Инструкторская станция

Единица

1

17

Главный управляющий компьютер

Единица

1

18

Графический компьютер

Единица

1

19

Принтер

Единица

1

20

Система звуковых эффектов

Набор

1

21

Компьютерный шкаф

Набор

1

22

Светодиодный экран большого размера

Набор

1

23

Главное программное обеспечение системы управления учебной системой моделирования добычи газа Esimtech

Набор

1

24

Программное обеспечение системы обучения процессу моделирования добычи газа Esimtech

Набор

1

25

Графическое программное обеспечение системы обучения моделированию добычи газа Esimtech

Набор

1

4. Системная функция

4.1 Функция и особенности

(1)Эта система спроектирована в соответствии с реальным оборудованием, то есть внешний вид, соединение труб и методы работы такие же, как у реального оборудования.

(2) Эта система может рассчитывать параметры в зависимости от работы учащихся, такие как рабочее состояние и давление в трубе.

(3) 3D-анимация имитирует визуальную среду. Анимация системы может отображать состояние скважины, движение устройства и принципы работы различных устройств.

(4) Система может имитировать реальные шумы на объекте. Звук соответствует работе учащихся, условиям работы и графике.

(5) Обстановка несчастных случаев может позволить учащимся непосредственно наблюдать причины несчастных случаев и овладевать навыками реагирования на распространенные несчастные случаи.

(6) Система имеет регулируемые параметры газовой скважины (давление, температура, расход).

(7) Система имеет расширяемую функцию.

4.2 Учебные проекты

(1) Запуск и закрытие фонтанирующей скважины

(2) Запуск и закрытие водопонижающей скважины плунжерного насоса.

(3) Запуск и остановка обезвоживания электрического погружного насоса.

(4) Обработка утечки природного газа

(5) Впрыск антифриза

(6) Операция удаления природного газа

(7) Запуск и остановка печи

(8) Измерение в одной скважине для газовой скважины

(9) Операция осушки природного газа

(10)Получение и запуск Pi (необязательно; требуется увеличение аппаратного обеспечения)

5. Технические параметры и рабочая среда

5.1 Технические параметры

(1) Источник питания: 220 В/50 Гц переменного тока

(2) Потребляемая мощность: <6000 Вт

5.2 Операционная среда

(1) Площадь: >= 10*8,5 м

(2) Отдельный источник питания оборудования от источника питания освещения

(3) Рабочая температура: 0℃～30℃

(4) Относительная влажность: <90%

6. Структура системы и интерфейс программы

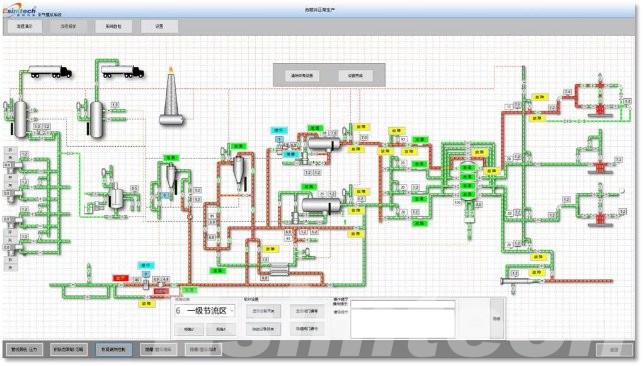

Рис. 3 Главный интерфейс управления

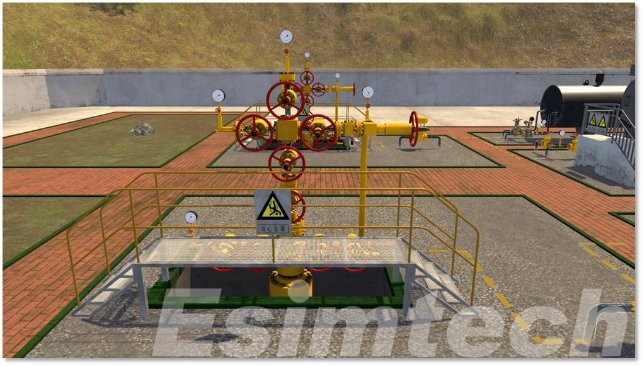

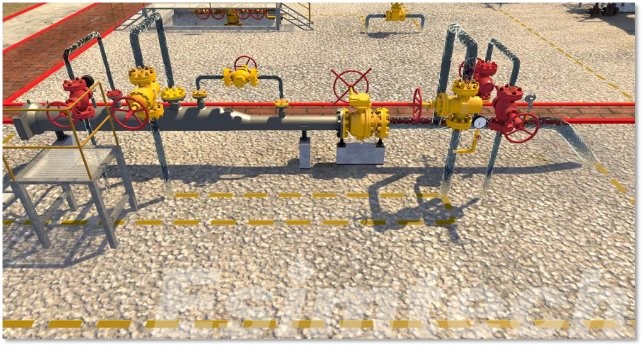

Рис. 4. Интерфейс работы графической программы 1

Рис. 5. Интерфейс работы графической программы 2
