ESIM-FTD1 Симулятор верхнего привода

Кутомизация
Индивидуальное программное и аппаратное обеспечение
Точность
Точная математическая и физическая модель
Реальность
Высокореалистичное отображение 3D-сцены

ESIM-FTD1 Система моделирования верхнего привода — техническая спецификация

Информация о продукте

Введение

Система обучения моделированию верхнего привода построена в соответствии с режимом расширенного обучения и методом обучения с упором на развитие практических навыков работы.

Система моделирования верхнего привода разработана с целью обучения работе с устройством верхнего привода. Она может обеспечить обучение всем операциям с верхним приводом и устранению распространенных аварий. Ее можно использовать для обучения бурильщика/помощника бурильщика, технических специалистов и руководителя группы бурения. Благодаря обучению с системой обучаемый может освоить метод работы верхнего привода и навыки реагирования на типичные аварии.

Система использует различные математические модели для моделирования принципа работы верхнего привода, отражая правила изменения различных параметров. Технология событийно-ориентированного моделирования позволяет имитировать различные операции устройства, что приближает обучение к реальности. Предварительно настроенная технология несчастных случаев, имитирующая распространенные несчастные случаи и неисправности устройства, позволяет инструктору в любое время вводить несчастные случаи или неисправности. Затем обучаемый сможет оценить явление и предпринять правильные действия. Это улучшает их навыки оценки и устранения несчастных случаев. Технология виртуальной реальности создает среду восприятия; 3D-анимация, синхронизированная с работой, отображает сцену на объекте в сочетании с ярким звуковым эффектом. Все это создает захватывающую среду обучения.

Система практического моделирования верхнего привода состоит из нескольких систем моделирования верхнего привода. Каждая система моделирования состоит из консоли верхнего привода, рукоятки лебедки, компьютера и двух сенсорных экранов. Консоль верхнего привода выполнена по образцу верхнего привода Пекинского завода нефтяного машиностроения. Расположение элементов управления, метод работы, отображение параметров такие же, как у реального продукта. Аппаратное обеспечение построено на основе промышленного ПЛК, что обеспечивает надежность системы. Преимущество системы также заключается в низких затратах на ввод и обслуживание без риска для безопасности.

Системный компонент

2.1 Основное оборудование

1. Консоль верхнего привода изготовлена на основе верхнего привода, производимого Пекинским заводом нефтяного машиностроения. Ti может моделировать различные операции, взаимосвязь совместного движения и логику управления верхним приводом, включая IBOP, блокировку револьверной головки, вращение звеньев, наклон звеньев, зажим, выбор операции (сверление, вращение, крутящий момент), выбор направления (по часовой стрелке, стоп, против часовой стрелки). , и т. д

Консоль верхнего привода

Особенность: имитация верхнего привода Пекинского завода нефтяного машиностроения

•Управление устройством верхнего привода

Управление лебедкой выполнено по модели управления лебедкой на месте

Ручка управления лебедкой. Особенность: метод работы такой же, как и при реальном управлении

• Управление подъемом и опусканием устройства верхнего привода

2.2 Основное программное обеспечение системы

Принцип работы мультимедийного программного обеспечения
Программный модуль управления устройствами верхнего привода
Программный модуль управления звуковыми эффектами
Модуль диагностики системы
Модуль программного обеспечения для управления студентами и автоматического подсчета баллов
Программный модуль отображения 3D-сцен на базе верхнего привода

2.3 Стандартная конфигурация системы

СН	Имя	Техническая спецификация	Единица	Кол-во
1	Консоль верхнего привода	Имитация верхнего привода производства Пекинского завода нефтяного машиностроения	Набор	5
2	Рукоятка управления Drawwoks		Набор	5
3	Компьютер	Процессор: i7; память: 16Гб; SSD240G; дискретная видеокарта	Единица	10
4	Монитор	23 дюйма	Единица	10
5	Система отображения	4K 80-дюймовый ЖК-экран	Набор	1
6	Главное программное обеспечение управления симулятором верхнего привода Esimtech	Esimtech	Набор	5
7	Графическое программное обеспечение для симулятора верхнего привода Esimtech	Esimtech	Набор	5
8	Ученический стол и стул	Специально для образования	Набор	5

3. Системная функция

3.1 Функции и возможности

Система обеспечивает обычные операции с верхним приводом, такие как спуско-подъемные операции, бурение, IBOP, свинчивание верхнего привода, развинчивание верхнего привода, вращение звеньев и т. д. Она также может проводить обучение на случай распространенных аварий, таких как развертывание верхнего привода, обратное рассверливание и т. д.
Система моделирования верхнего привода имитирует реальное оборудование, поэтому обучающиеся могут управлять системой без каких-либо ограничений последовательности. Система может отражать любые операции, выполняемые студентами, точно так же, как управление настоящим верхним приводом.
Система имеет функцию отображения принципа работы верхнего привода с помощью 3D-анимации. Чтобы студенты могли лучше понять принцип работы и обслуживание верхнего привода. Анимация обеспечивает отображение принципа работы IBOP, турели, структуры наклона и вращения звеньев.
Система может моделировать аварии и неисправности. Инструктор может в любой момент во время тренировки вставить различные неисправности верхнего привода. Студенты могут судить о неисправностях по различным явлениям (например, по различным состояниям сигналов тревоги).
Система принимает рабочий режим шаг за шагом. Несмотря на то, что это непоследовательная система перед каждым учеником, мы обеспечиваем поэтапный режим работы. В этом режиме инструктор может шаг за шагом прочитать лекцию о порядке работы верхнего привода, чтобы студенты могли быстро освоить работу верхнего привода, например, рабочий процесс сборки буровой стойки.
Система может имитировать различные шумы на буровой площадке. Шум синхронен с работой учащихся, условиями труда и графическим отображением.
Система имеет функцию автоматического подсчета баллов. Она может выставлять оценки за работу студентов и указывать причину вычета баллов, что делает обучение честным и справедливым.
Система имеет полную функцию управления информацией студентов.

3.2 Учебные предметы

3.2.1 3D-анимация принципа работы верхнего привода

1) Револьверный замок

2) IBOP

3) Верхний привод вращения

4) Ссылки наклоняются

3.2.2 Пошаговый режим работы

1) Триппингин

2) Отключение

3) Составление верхнего привода

4) Вырыв верхнего привода

5) Обычное сверление

3.2.3 Непоследовательный режим работы

1) Триппинг и выход

2) Бурение

3.2.4 Решение проблемы

1) Сопротивление при отключении

2) Сопротивление во время срабатывания

4. Технические параметры и рабочая среда

4.1 Технические параметры

Мощность: 220 В/50 Гц переменного тока
Потребляемая мощность: <3000 Вт
Разрешение: 1920*1080

4.2 Рабочая среда

Площадь: ≥10*8,5 м
Рабочая температура: 0℃～30℃
Относительная влажность: <90%

5. Вся структура системы и программные интерфейсы

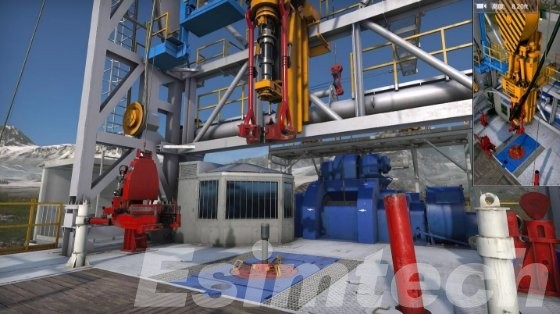

Рис. 1. Изображение эффекта моделирования верхнего привода

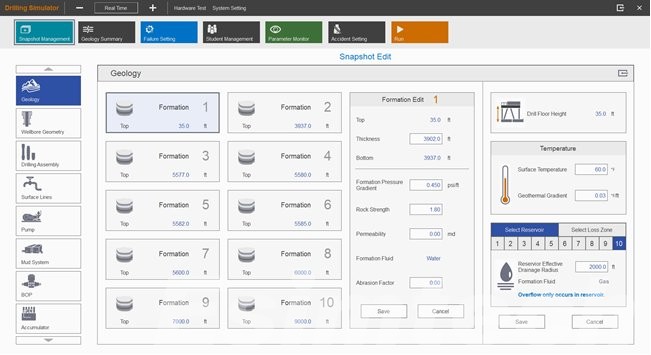

Рис. 2. Интерфейс программного обеспечения главного управления

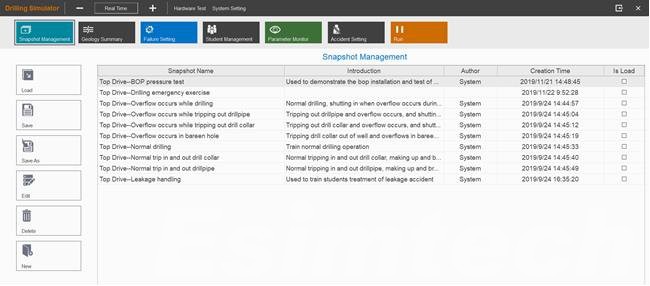

Рис. 3. Интерфейс запуска программного обеспечения

Рис. 4. Графический интерфейс запуска программы

Рис. 5. Дисплей принципа работы
