ESIM-FWS3 Симулятор капитального ремонта

Надежность
Стабильное и надежное программное и аппаратное обеспечение
Реальность
Высокореалистичное отображение 3D-сцены
Моделирование
Внешний вид, компоновка системы, метод работы и отображение параметров панели консоли точно такие же, как у реального оборудования.

Информация о продукте

1. Компоненты системы

1.1 Основное оборудование

Полноразмерная система обучения моделированию капитального ремонта состоит из консоли капитального ремонта, консоли противовыбросового оборудования, консоли штуцера, коллектора стояка, штуцерного манифольда, коллектора глушения, удаленной консоли, блока отображения параметров и системы отображения сценариев. Все аппаратные устройства имитируют реальные устройства на объекте, которые представляют среду проведения капитального ремонта.

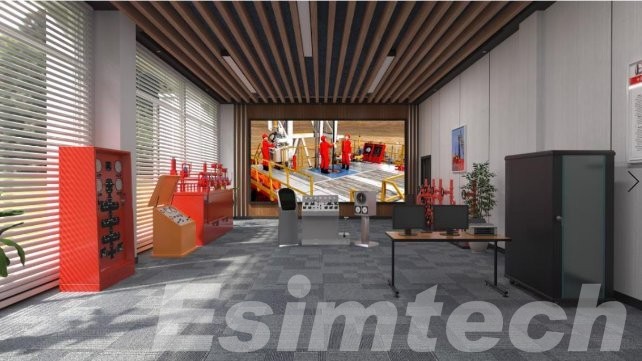

Рис. 1. Схема системы

1. Консоль капитального ремонта

Консоль для капитального ремонта имитирует стандартную консоль бурильщика XJ45. Управление и отображение такие же, как у реального оборудования. Он может имитировать подъем и опускание лебедки, регулирование скорости бурового насоса и т. д.

1) Цельнометаллическая конструкция (стальная консоль и алюминиевая панель), имитирующая ремонтную установку XJ45, с ленточной тормозной системой; подходит для капитального и мелкого капитального ремонта.

2) Размер 1110мм*560мм*1250мм.

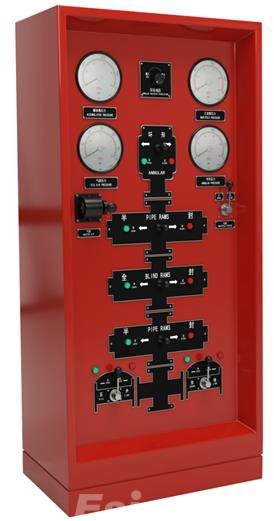

2. Консоль BOP

Консоль BOP напоминает обычные изделия. Операции и отображение параметров такие же, как на реальном оборудовании.

1) Цельнометаллическая конструкция. Размер 860мм*530мм*1870мм;

2) Принятие структуры «кольцевая труба-плунжер-заглушка-плунжер-труба», связанной с удаленной консолью.

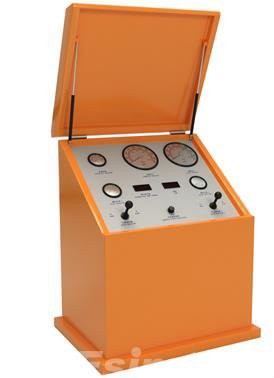

3. Дроссельная консоль

Дроссельная консоль напоминает обычные изделия. Операции и отображение параметров такие же, как на реальном оборудовании.

1) Цельнометаллическая конструкция (стальная консоль и алюминиевая панель); размеры 610мм*830мм*1120мм;

2) Использование конструкции консоли с двойным гидравлическим дросселем.

4. Коллекторная система

Уничтожительный манифольд, коллектор стояковой трубы и дроссельный манифольд спроектированы в соответствии со структурой и компоновкой реального манифольда. Операции такие же, как и на реальном оборудовании.

1) Цельнометаллическая конструкция (сталь). Размер 18800мм*900мм*700мм;

2) Горизонтальная структура. Все клапана рабочие. Давление в глушильном коллекторе отображается в соответствии с эксплуатационными потребностями.

1) Полностью металлическая конструкция (сталь). Размер 1650 мм*650 мм*1650 мм;

2) Разработан в соответствии с конструкцией двойного гидравлического дроссельного коллектора высокого давления со всеми управляемыми клапанами. Давление насоса отображается в соответствии с эксплуатационными потребностями.

1) Полностью металлическая конструкция (сталь). Размер 1800мм*650мм*1750мм;

2) Все маховики обнаруживаются датчиками. Все клапаны работоспособны; с ручным дросселем и снятым гидравлическим управлением дросселем. Давление в корпусе отображается в режиме реального времени.

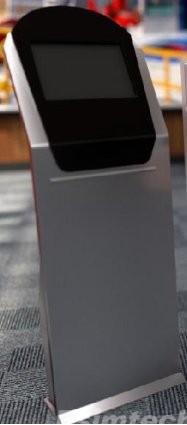

5. Блок отображения параметров

Блок отображения параметров используется для отображения нагрузки на крюк, нагрузки на долото, давления в НКТ, давления в обсадной колонне и т. д.

1) Цельнометаллическая конструкция, отдельный блок, отображающий три важных параметра, таких как нагрузка, давление в стояке и давление в обсадной колонне.

2) Размер 500мм*300мм*1705мм.

6. Станция отображения параметров

Отображает параметры капитального ремонта в режиме реального времени, на этой станции можно установить настройку сигнализации параметров, а также отображение и работу моделируемой системы поверхностной циркуляции — все на этой станции.

Цельнометаллическая конструкция. Независимый блок, отображающий параметры капитального ремонта, обеспечивающий настройку сигнализации, отображение и работу моделируемой системы поверхностной циркуляции.

Система отображения оснащена светодиодным экраном.

A.Большой размер светодиодной системы отображения истинного цвета.

3D-анимация отображается на светодиодном экране истинного цвета после обработки профессиональным графическим процессором.

• Светодиодный экран P2.5, разрешение: 1920*1080.

• Размер светодиодного экрана: 5400 мм (ширина) * 3215 мм (высота) (Окончательный размер и разрешение установки зависят от условий установки.

7. 8 Другое

Основные компоненты::

1) Компьютер параметров

2) Главный управляющий компьютер

3) Графический компьютер

4) 23-дюймовые мониторы*2

5) Компьютерный шкаф*1

6) Система звуковых эффектов

7) Принтер

8) Стол инструктора*1; Стул*2

9) Система запуска одной кнопкой (включение и выключение системы одним ключом)

2. Системное программное обеспечение

(1) Программное обеспечение для управления запуском одной кнопкой.

Он используется для управления запуском и выключением системы моделирования. Это программное обеспечение также обеспечивает контроль смены сценариев капитального и мелкого капитального ремонта.

(2) Главное программное обеспечение управления

a) Программный модуль студенческой стороны

Этот модуль отображает параметры капитального ремонта, обеспечивает настройку сигнализации, а также моделирует работу и отображение системы наземной циркуляции.

b) Программный модуль станции инструктора

Этот модуль обеспечивает настройку и изменение таких параметров, как параметры пласта, конструкция скважины, сборка бурильной колонны, параметры насоса, параметры буровой системы и т. д., а также обеспечивает отображение таких параметров в режиме реального времени, как скорость спуска, нагрузка на нагрузку, скорость вращения, Прирост/потеря ямы, обратный поток, скорость насоса, расход, общее количество ходов и т. д. В этом модуле инструктор может установить единицу измерения, язык системы и контролировать скорость моделирования.

c) Программный модуль первичного обучения

Проводит обучение по прокладке и протягиванию труб, промывке песка, печати свинцовыми блоками и т. д.

d) Программный модуль промежуточного обучения

Обеспечивает обучение обнаружению застрявших точек, ловле рыбы, формированию и т. д.

e) Модуль программного обеспечения для обучения старших классов

Обеспечивает обучение перфорации, соскабливанию и т. д.

f) Программный модуль управления скважиной

Этот модуль управляет работой управления скважиной и моделирует отображение параметров управления скважиной, таких как давление в обсадной колонне, давление в НКТ, положение штуцера, увеличение/уменьшение жидкости для ремонта скважин, забойное давление и т. д. Параметры могут отображаться в виде кривых в реальном времени. время, такое как давление в НКТ, давление в обсадной колонне, прирост/потеря карьера, забойное давление, пластовое давление.

g) Программное обеспечение модуля управления звуковыми эффектами

Можно имитировать шум насосов, буровой лебедки, поворотного стола и т. д. на площадке капитального ремонта.

h) Модуль системной диагностики

Обнаружение рабочего состояния аппаратных устройств.

i) Модуль управления студентами

Графическое программное обеспечение

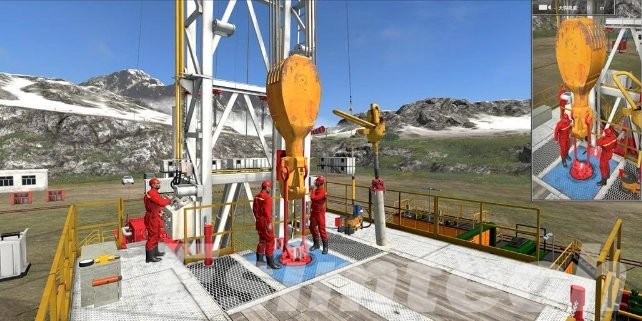

a) Программный модуль отображения трехмерного сценария на буровой площадке (капитальный ремонт)

b) Программный модуль отображения 3D-сценария на этаже без бурения (мелкий капитальный ремонт)

3. Функции системы программного обеспечения

2.1 Имитация звуковых эффектов

Звук моделирования воспроизводится, когда в анимации моделирования происходит соответствующее действие, такое как столкновение устройства, бег, увеличение/уменьшение скорости и т. д. Имитируемый звуковой эффект яркий и близок к звуку на реальной площадке.

2.2 Функция симулятора

Симулятор в основном используется для обучения бурильщиков по капитальному ремонту, технических специалистов буровых бригад и руководителей групп капитального ремонта. Благодаря обучению и испытаниям этой системы слушатели могут освоить навыки жесткого и мягкого закрытия скважин, а также технологии глушения скважин традиционных и нетрадиционное глушение скважин.

Система использует различные математические модели для моделирования различных условий работы и параметров скважинных операций, таких как давление, крутящий момент, скорость потока и т. д., и отражает взаимосвязь этих параметров для реализации обучающего эффекта работы на реальной площадке.

В системе можно установить параметры капитального ремонта, такие как структура колонны, структура скважины, параметры пласта, параметры устройства и т. д., что делает обучение более целенаправленным и гибким. В программном обеспечении используется непоследовательная структура, имитирующая различные операции капитального ремонта. Технология виртуальной реальности а 3D-анимация создает захватывающую среду обучения.

Система моделирования разработана в соответствии с промышленным стандартом. Система сбора данных и управления построена RTU, что обеспечивает стабильность системы.

2.3 Функции и особенности

1) Система использует структуру программного обеспечения для непоследовательного моделирования. Последовательность действий обучаемого не ограничена. Операторы могут использовать систему моделирования в произвольном порядке, точно так же, как на реальной установке для капитального ремонта.

2) Симулятор может динамически моделировать воздействие пласта в соответствии с изменением таких параметров, как глубина скважины, пластовое давление плотности бурового раствора, забойное давление, проницаемость пласта и т. д.

3) После моделирования закрытия оператор может записывать и рассчитывать давление закрытия НКТ и давление закрытия обсадной колонны в режиме реального времени.

4) Во время глушения скважины забойное давление можно регулировать, регулируя давление в обсадной колонне и насосно-компрессорных трубах с помощью дроссельного клапана.

5) Во время глушения скважины скорость глушения можно регулировать в любое время.

6) После глушения скважины кривые глушения могут быть созданы автоматически. Кривые, включающие давление в НКТ, давление в обсадной колонне, прирост/убыль в яме, забойное давление и т. д.

7) После симуляции происходит пин. Для установки могут быть выбраны любые противовыбросовые инструменты, такие как устьевой противовыбросовый превентор, кран, переходной противовыбросовый превентор, одиночный противовыбросовый превентор и т. д.

8) Во время натягивания/спуска струны. Система может рассчитывать колебательное давление.

9) Система может моделировать процесс жесткого и мягкого закрытия.

10) После закрытия система может рассчитать давление закрытия НКТ в колонне с крановым клапаном.

11) Система может моделировать изменение давления за счет миграции газа.

12) Во время тренировки и оценки на тренажере. Студенты должны наблюдать за параметрами и судить о проблемах в скважине по соответствующему изменению параметров.

13) Симулятор может моделировать два сценария для практики и оценки: капитальный капитальный ремонт и мелкий капитальный ремонт.

14) Для практики и оценки в снимке можно установить различные параметры, такие как структура пласта, состав колонны и т. д.

15) Симулятор может записывать действия учащегося в режиме реального времени и выдавать баллы в зависимости от операции.

16) Симулятор может отображать параметры капитального ремонта в режиме реального времени, такие как нагрузка на долото, скорость вращения, давление в НКТ, расход, объем бурового раствора, объем карьера, прирост/убыль спускного резервуара, глубина скважины, положение колонны, высота крюка и т. д.

17) Имеет функцию настройки будильника. Обучающиеся могут устанавливать многочисленные ограничения параметров. Когда параметры превысят установленное предельное значение, система подаст сигнал тревоги. Запуск и остановка сигнализации зависит от действий обучаемого, условий работы и графики. В число сигналов тревоги по параметрам, которые можно установить, входят сигнализация усиления/потери бурового раствора, верхний и нижний пределы предотвращения столкновений и т. д.

18) Система моделирует реальную площадку с помощью 3D-анимации на больших экранах, которая показывает сценарий проведения ремонта, действие устройства и принцип работы устройства.

19) Система предоставляет английские и метрические единицы измерения, которые можно своевременно менять.

20) Система обеспечивает китайский и английский языки, которые можно своевременно переключать.

21) Система имеет функцию автоматического подсчета очков. Он выставляет баллы в зависимости от деятельности и уровня стажера, а также причин, по которым он потерял баллы, что обеспечивает справедливость и равенство.

22) Система имеет функцию управления информацией о стажерах.

4 учебных проекта

(1) Работа основных рабочих

1) Протягивание и спуск трубок

2) Промывка песка

3) Печать в свинцовом режиме

(2) Промежуточные рабочие операции

1) Изменение формы эксцентрикового ролика

2) Рыбалка с выпускным копьем

3) Рыбалка с гарпуном-ползунком

4) Измерение точки застревания

(3) Работа старших работников

1) Перфорация TCP

2) Соскоб после перфорации

(4) Закрытие в работе

С буровой платформой

1) Закрытие после удара происходит при поворотном режиме

2) Включение после удара происходит при движении и тяге

3) Закрытие после удара происходит при работе инструмента большого диаметра

4) Закрытие после удара происходит в бесплодной скважине

5) Закрытие после удара происходит при операции перфорации на кабеле.

Без буровой платформы

1) Закрытие после удара происходит при поворотном режиме.

2) Включение после удара происходит при движении и тяге.

3) Закрытие после удара происходит при работе инструмента большого диаметра.

4) Закрытие после удара происходит в бесплодной скважине.

5) Закрытие после удара происходит при операции перфорации на кабеле.

(5) Убийство колодца

1) Метод бурильщика глушения скважины

2) Метод бурильщика с обратной циркуляцией глушения скважины

3) Инженерный метод глушения скважин

4) Инженерный метод глушения скважин с обратной циркуляцией

(6) Анимационный дисплей

1) Разборка елки — установка BOP на стояке

2) Промывка лунки

3) Глушение скважин с обратной циркуляцией

4) Понижение манометрического давления при испытаниях

5) Контроль песка при гидроразрыве

6) Винтовое сверло

7) Комбинированный тест TCP-DST

8) Демонстрация работы токсичных и вредных газов.

9) Демонстрация установки, проверки и работы удаленной консоли.

5. Технические параметры и условия эксплуатации

4.1 Технические параметры

Источник питания: 110–220 В/50–60 Гц переменного тока.
Потребляемая мощность оборудования: 2,5 кВт
Потребляемая мощность светодиодного экрана: 15 кВт

4.2 Рабочая среда

Площадь:>=40м2
Рабочая температура: 0 ~ 30 ℃
Относительная влажность: <90%

5. Программные интерфейсы

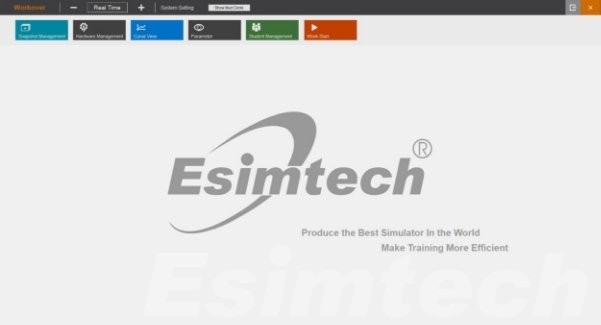

Рис. 2. Стартовый интерфейс главного управления

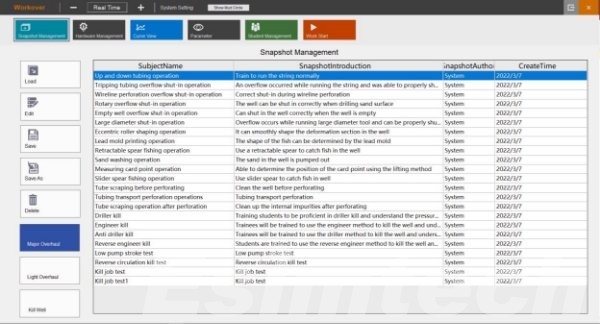

Рис. 3. Интерфейс управления инструктором

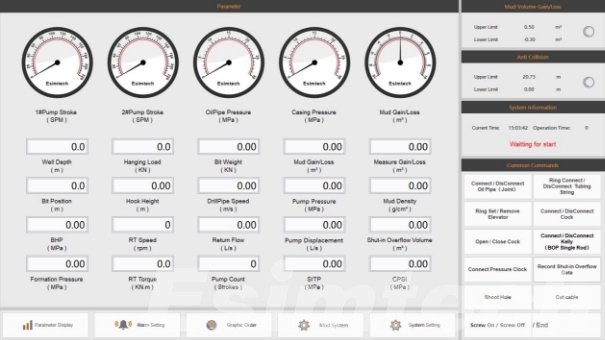

Рис. 4. Интерфейс настройки работы учащихся

Рис. 5 Графический интерфейс МКР

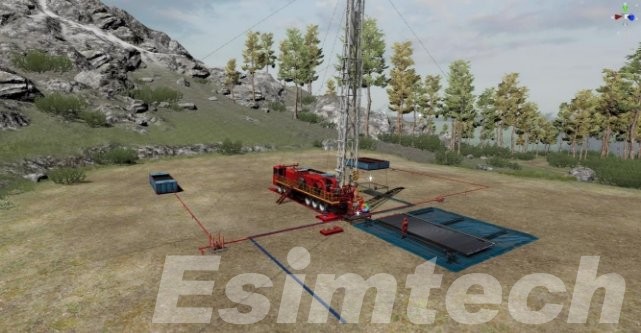

Рис. 6 Графический интерфейс капитального ремонта
