Полноразмерный симулятор колтюбинга ESIM-FCT1L
- Примите структуру программного обеспечения для моделирования без последовательностей, и нет никаких ограничений на последовательность операций.
- Отрабатывайте несколько задач, таких как спуск и протягивание гибких труб, открытие и закрытие противовыбросового превентора, регулировка давления в инжекторе и т. д. в одном снимке.
- Задачи можно вставлять в любой момент во время упражнения.
- Параметры могут быть установлены свободно.
- Функция автоматического подсчета очков.
1. Введение в систему
Система моделирования колтюбинга разработана компанией Chengdu Esimtech Petroleum Equipment Simulation Technology Exploitation Co., Ltd. Это система моделирования с использованием передовых технологий, которая может удовлетворить спрос на обучение в отрасли.
Система обучения моделированию гибких труб представляет собой продукт, сочетающий в себе технологии нефтяного машиностроения и компьютерные технологии. Теперь система может обеспечивать общие учебные элементы по эксплуатации скважины и ликвидации аварий, такие как пробка бурового моста, промывка песка, газлифтная разгрузка и т. д. В основном она используется для обучения нового персонала, операторов гибких труб, руководителей групп гибких труб и т. д. Благодаря обучению с использованием системы слушатели могут освоить основные операции с колтюбингом, общий технологический процесс колтюбинга, а также типичные аварии и неисправности, возникающие в процессе колтюбинга.
Существует множество математических моделей для моделирования различных параметров работы гибкой трубы, таких как давление циркуляции, вес трубы, нагрузка на долото, скорость трубы, а также взаимосвязь между этими параметрами, чтобы достичь того же эффекта, что и в реальной работе гибкой трубы. В системе можно свободно задавать параметры, такие как параметры колтюбинга, параметры НКТ, параметры винтового насоса, параметры противовыбросового превентора, структуру скважины и т. д., что делает обучение более целенаправленным. Система также может моделировать типичную аварию в скважине во время работы с гибкими насосно-компрессорными трубами, и инструктор может указать аварию в любое время. Благодаря этому явлению стажеры оценивают несчастные случаи и справляются с ними, чтобы улучшить свои навыки оценки и устранения несчастных случаев. Системное программное обеспечение имеет непоследовательную структуру и может моделировать различные операции гибких труб, что делает систему более близкой к реальности. Сцена на площадке, созданная с помощью технологии виртуальной реальности, отображаемая посредством 3D-анимации в сочетании с яркими звуковыми эффектами, создает захватывающую среду обучения.
Вся система состоит из консоли гибких труб, системы отображения, графической системы и вспомогательной системы программного обеспечения. Консоль системы очень похожа на настоящую консоль ГНКТ. Компоновка, метод работы и отображение параметров панели консоли точно такие же, как в реальном продукте. Аппаратное управление использует промышленный ПЛК, который обеспечивает надежность системы.
2. Системный компонент
2.1 Основное оборудование системы
1) Колтюбинговая консоль
Гибкая труба показана на следующем рисунке. Управление и отображение на консоли такое же, как и на реальном устройстве гибкой трубы. Оно может имитировать управление инжектором, противовыбросовым превентором, регулировкой давления инжектора, управлением барабаном и т. д. В зависимости от операции Система отображает параметры в режиме реального времени, такие как давление циркуляции, вес НКТ, давление на устье скважины, давление в инжекторе, давление двигателя инжектора, давление инжекторного насоса, давление стриппера, давление привода барабана, давление в системе превентора, давление в барабане НКТ, давление цепи инжектора, и т. д.

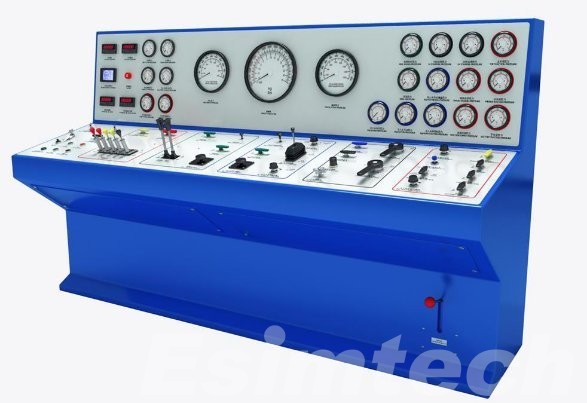

Рис. 1. Консоль для колтюбинга
2) Схема системы
Изображение эффекта компоновки системы показано на следующем рисунке:

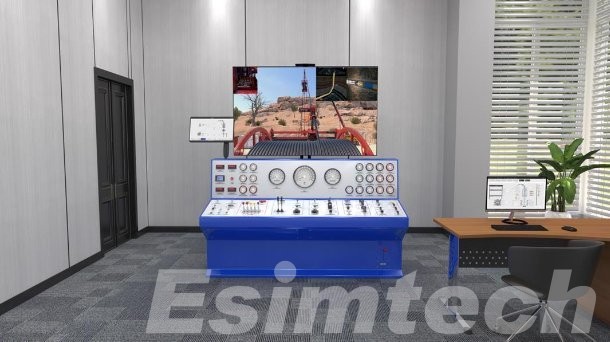

Рис. 2. Схема системы
3) Конфигурация и параметры системы
|
Элемент |
Конфигурация |
|
Компьютер параметров |
Процессор: I5 или тот же; Память: 16 ГБ; Жесткий диск: SSD 240 ГБ |
|
Главный управляющий компьютер |
Процессор: I7 или аналогичный; Память: 16 ГБ; Жесткий диск: SSD 240 ГБ. |
|
Графический компьютер |
Процессор: I7 или тот же; Видеокарта: GTX1660 Super или тот же; Память: 16 ГБ; Жесткий диск: SSD 240 ГБ
|
|
Графический экран |
80-inch LCD screen |
|
80-дюймовый ЖК-экран |
Система звуковых эффектов: двухканальный динамик, звуковой микшер, усилитель. |
|
Принтер |
Принтер HP*1 |
|
Шкаф для оборудования |
Тотемный шкаф |
|
Стол и стул |
Стол*1;Стул*1 |
2.2 Системное программное обеспечение
Программное обеспечение главного управления
1) Программный модуль платформы
2) Программный модуль консоли инструктора
3) Программный модуль системы упражнений
4) Модуль управления снимками
a) Конфигурация конструкции скважины
b) Конфигурация колтюбинга
c) Конфигурация барабана
d) Конфигурация устройства на буровой площадке
e) Гидравлическая конфигурация
f) Конфигурация скважинного инструмента
g) Конфигурация эксплуатационной колонны
5) Проблемы и неполадки программного модуля
6) Программное обеспечение модуля управления звуковыми эффектами
7) Модуль отображения параметров
8) Модуль отображения состояния устройства
9) Модуль анализа усталостного срока службы
10) Модуль диагностики системы
11) Модуль коррекции системы
12) Модуль переключения языка
13) Модуль переключения агрегатов
14) Программный модуль управления студентами и автоматического подсчета баллов
Программное обеспечение параметров
1) Модуль мониторинга состояния
2) Модуль мониторинга данных
3) Модуль просмотра кривых
4) Модуль кривой срока службы
5) Модуль выбора единиц измерения
6) Модуль управления операциями
Графическое программное обеспечение
1) Модуль отображения 3D-сценариев
2) Модуль отображения перспективы инжектора
3) Модуль отображения перспективы катушки
4) Модуль перспективного отображения BOP
5) Модуль отображения перспективы стриппера
6) Модуль отображения траектории скважины
7) Модуль отображения скважинного инструмента
8) Модуль отображения проблемных явлений и методов лечения
2.3 Функции и особенности
1) Эта система моделирования моделирования использует в качестве прототипа реальную систему колтюбинговых труб. Рычаги, измерители и переключатели такие же, как на реальном оборудовании.
2) Система использует структуру программного обеспечения для непоследовательного моделирования без ограничений на последовательность операций, которая полностью имитирует режим и функции реальной консоли гибких труб. Оператор может управлять системой произвольно, как с реальным оборудованием.
3) В системе предусмотрена функция загрузки одного снимка и выполнения различных операций. Благодаря рациональной настройке снимка состояния скважины студенты могут практиковать такие элементы, как спуск и протягивание гибких труб, открытие и закрытие противовыбросового превентора, регулировка давления нагнетательной скважины и т. д. на одном снимке;
4)Параметры могут быть установлены свободно. Инструктор может свободно устанавливать различные параметры, такие как параметры гибких труб, параметры винтового насоса, параметры труб, параметры устройства и т. д. Инструктор может устанавливать различные параметры в соответствии с реальным состоянием скважины и системным устройством, а также настраивать соответствующий снимок состояния скважины, создавая Процесс обучения приближен к реальной площадке, так же, как и обучение на реальной скважине.
5) В системе предусмотрены функции настройки аварий. Инструктор может указать типичную аварию в любой момент во время работы. По изменению параметров и графика студенты могут судить о несчастных случаях. К авариям относятся утечка гибких НКТ, утечка в стриппере, застревание ГНКТ, потеря скорости ГНКТ, обрушение ГНКТ и т. д.
6) 3D-анимация имитирует сцену сайта. Анимация в системе отображает вид скважины, состояние наземного устройства, принцип работы устройства и т. д. Сцены можно отображать путем смещения и разделения экрана, например, вид противовыбросового превентора на устьевой инжекторе, вид кабины управления гибкими насосно-компрессорными трубами, вид в скважине и вид канализационной ямы, и т. д.
7) Система обеспечивает яркий звуковой эффект. Система может имитировать различные звуковые эффекты. Звук может включаться и прекращаться в зависимости от режима работы, рабочего состояния и графика;
8) Функция автоматического подсчета очков. Система может автоматически выставлять оценки действиям учащихся и их ошибкам;
9) Система обеспечивает полную функцию управления студентами, управление информацией о студентах, рабочими элементами, оценками и т. д.
10) Важные параметры могут отображаться в виде графиков, чтобы показать тенденцию изменения, чтобы студенты могли судить о состоянии скважины и аварии по графикам.
11) Гибкое управление тренировочным процессом, возможность приостановить упражнение в любой момент.
12) В системе предусмотрены как метрические, так и британские единицы измерения.
13) Система обеспечивает выбор китайского и английского языков
14) Партитуры и сюжеты можно распечатать.
2.4 Текущие предметы обучения
1) Протягивание и спуск трубок
2) Работа управления двигателем
3) Управление барабаном
4) Работа управления форсунками
5) Операция управления BOP
6) Операция управления стриппером
7) Пробка моста сверления
8) Промывка песка
9) Газлифтная разгрузка
10) Судить и решать скважинные аварии и проблемы
-
Гибкая труба протекает
-
Стриппер протекает
-
Перелом колтюбинга
-
Обрушение колтюбинга
-
Колтюбинг застрял
-
Колтюбинг заблокирован
-
Динамический отказ блока
-
Потеря скорости колтюбинга
3. Основные технические параметры и условия эксплуатации
3.1 Технические параметры
1) Мощность: 110–220 В/50–60 Гц переменного тока
2) Потребляемая мощность: <6000 Вт
3.2 Рабочая среда
1) Площадь: ≥10*8,5 м
2) Отделите питание системы от источника света.
3) Рабочая температура: 0℃～30℃
4) Относительная влажность:<90%
4. Интерфейс запуска программы

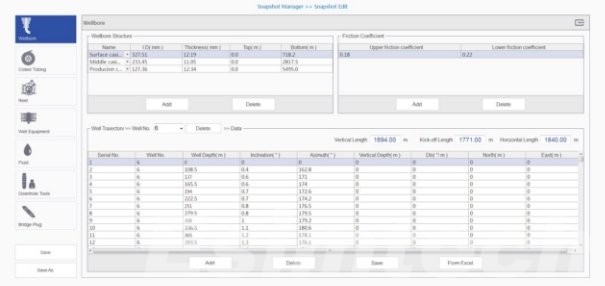

Рис. 3. Интерфейс настройки снимка состояния гибкой трубы

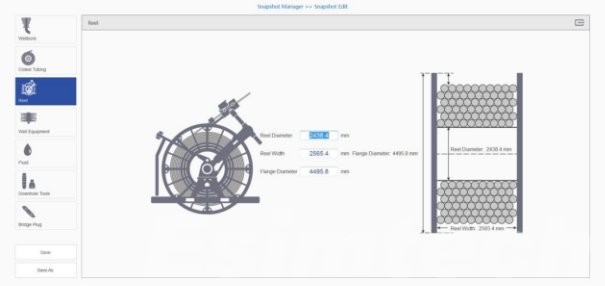

Рис. 4. Интерфейс настройки параметров барабана

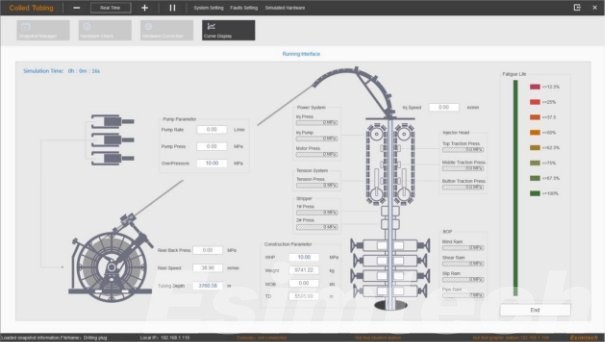

Рис. 5. Рабочий интерфейс главного управления

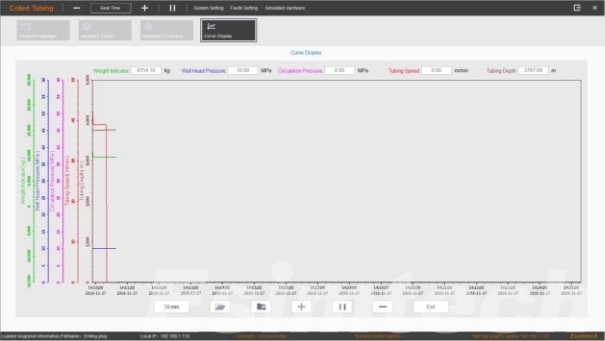

Рис. 6. Интерфейс отображения графика

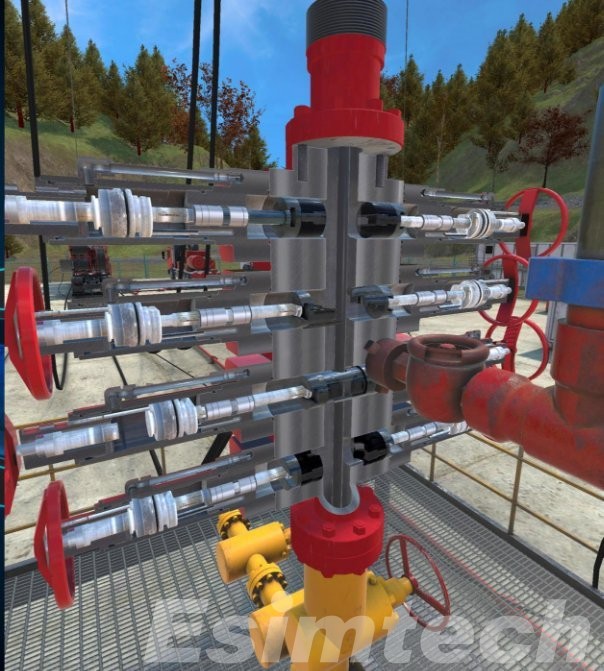

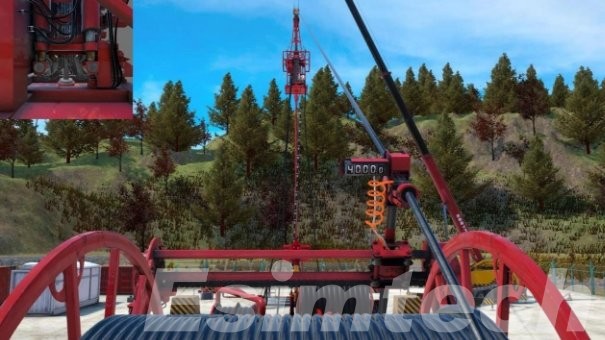

Рис. 7. Просмотр BOP

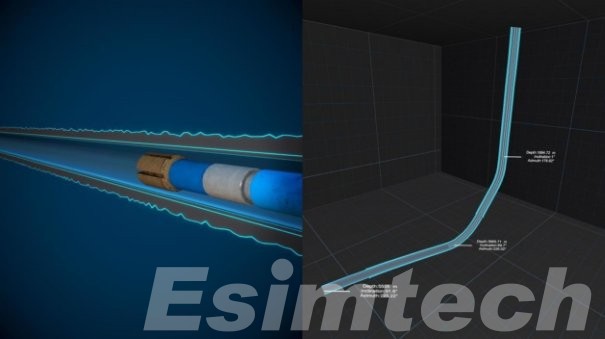

Рис. 8. Скважинная графическая система.
Рис. 9. Вид шкафа управления
Система обучения моделированию гибких труб спроектирована в соответствии с международным оборудованием, оснащена набором операционных консолей и отображает сцену работы посредством 3D-анимации.
Эта система обеспечивает обучение каротажу скважин, стимуляции, капитальному ремонту, бурению и ликвидации последствий аварий. Он состоит из операционной консоли, системы отображения 3D-анимации, вспомогательной консоли параметров и станции инструктора. В число дополнительных устройств входят дроссельный манифольд, дроссельная консоль, вспомогательная тележка и производственное дерево.
Возможности системы
- Интерактивное человеко-компьютерное, работоспособное оборудование, яркий график и реалистичный звуковой эффект.
- Высокая степень имитации операции, которую невозможно выполнить при обучении на реальном оборудовании.
- Интеллектуальная оценка, справедливая оценка
- Мощные функции программного обеспечения, дружественный интерфейс, простота в освоении и использовании.
- Строгая математическая модель, удовлетворяющая фактическим технологическим требованиям.
Параметры
| Источник питания: | 110–220 В/50–60 Гц переменного тока |
| Потребляемая мощность: | < 6000 Вт |
| Рабочая температура: | 0℃～30℃ |
| Среднее время между неисправностями: | ≥5000 часов |
Учебные предметы
- Протягивание и спуск трубок
- Управление двигателем
- Управление барабаном
- Работа управления форсунками
- Операция управления BOP
- Управление стриппером
- Бурение мостовой пробки
- Мойка песка
- Газлифтная разгрузка
- Судить и решать скважинные аварии и проблемы:
- Гибкая труба протекает
- Стриппер протекает
- Перелом колтюбинга
- Обрушение колтюбинга
- Колтюбинг застрял
- Колтюбинг заблокирован
- Динамический отказ блока
- Потеря скорости колтюбинга
Системные компоненты
Почему выбрали нас?
- Реальность
- Высокореалистичное отображение 3D-сцены
- Услуга
- Своевременное и внимательное послепродажное обслуживание
- Моделирование
- Внешний вид, компоновка системы, метод работы и отображение параметров панели консоли точно такие же, как у реального оборудования.
