Land Rig Installation Simulator

Симулятор установки наземной буровой установки ESIM-FLR2

  • Отображение всего процесса установки буровой установки позволяет учащимся освоить процесс установки.
  • Интерактивная модель буровой установки и 3D-анимация позволяют учащимся освоить процесс подъема и опускания вышки и основания.
  • Система позволяет студентам управлять гидравлическим силовым оборудованием и системой управления буровой установкой.
  • Взаимодействие человека и машины обеспечивает обучение и тестирование процесса установки наземной буровой установки.
  • Все рычаги, измерители и датчики, переключатели такие же, как на реальном оборудовании.

Система обучения моделированию установки наземных буровых установок,  разработанная Esimtech,  сочетает в себе технологии нефтяного машиностроения, компьютерные технологии и виртуальную реальность. Эта система в основном состоит из 5 частей, таких как анимационная демонстрация установки буровой установки; обучение подъему и опусканию вышки и постамента; установка виртуальной сборки; моделирование работы буровой установки и электронная графика.

Он обеспечивает обучение процессу установки наземной буровой установки и ключевым моментам, процессу подъема и опускания вышки и опоры буровой установки, спуску и спуску буровой установки, бурению, работе верхнего привода, конструкции буровой установки, внутренней конструкции важных устройств и т. д.

Особенность системы

  • HD-анимация, демонстрирующая процедуру установки буровой установки

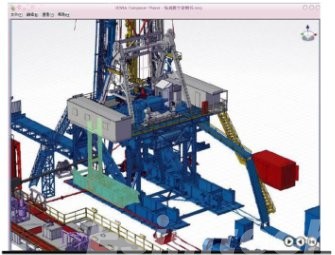

  • Взаимодействие с моделью буровой установки в реальном времени, демонстрация 3D-анимации

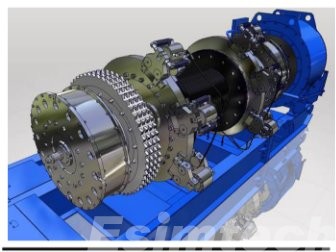

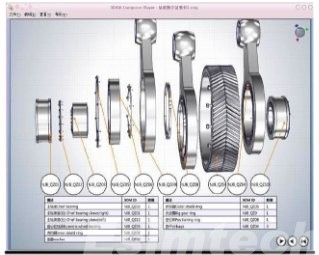

  • Подробная электронная графика, отображающая структуру буровой установки
  • Имитация реальной буровой установки, работа аналогична реальному оборудованию
  • 3D-анимация, имитирующая реальную визуальную среду

Параметры

Рабочее напряжение:220 В, 50 Гц переменного тока
Потребляемая мощность:< 6000 Вт
Рабочая Температура:0-30 градусов Цельсия
Разрешение экрана:1920*960
Среднее время работы между неисправностями:≥5000 час
Program Installation Process

Учебные предметы

  1. Установка установки всего процесса обучения
  2. Установка установки виртуальной сборки
  3. Обучение эксплуатации конструкции бурового оборудования
  4. Операция подъема и опускания

(1)Операция подъема вышки
(2)Операция подъема опоры
(3)Операция опускания опоры
(4)Операция опускания вышки

Land Rig Installation Simulator

Программные интерфейсы

Program Interfaces
Program Interfaces

1. Введение

Система обучения моделированию установки наземной буровой установки разработана Юго-Западным нефтяным университетом и компанией Chengdu Esimtech Petroleum Equipment Simulation Technology Exploitation Co, Ltd. Это система с передовыми технологиями и полным набором функций, которая может удовлетворить требования к обучению нефтепромысловых компаний.

TСистема представляет собой сочетание технологий нефтяного машиностроения, компьютерных технологий и технологий виртуальной реальности. В основном она используется для обучения новых рабочих, бурильщиков, помощников бурильщика, техников и руководителей бурильщиков и т. д. Система может проводить обучение, как установка наземной буровой установки, весь процесс и примечания, подъем и опускание вышки и основания, спуск буровой установки и бурение, работа верхнего привода, конструкция буровой установки и т. д.

Эта система состоит из 4 частей: модуля анимации всего процесса установки буровой установки, модуля обучения подъему и опусканию вышки/основания, модуля виртуальной сборки буровой установки и модуля моделирования работы буровой установки. Система использует высококачественную анимацию для отображения всего процесса установки наземной буровой установки (точно так же, как процедура установки реальной наземной буровой установки). Система использует аппаратную эмуляцию для обучения студентов работе с подъемом и опусканием вышки и основания, спуском и бурением. Он использует большое количество математических моделей для моделирования различных параметров, таких как давление, расход, крутящий момент, скорость бурения и т. д. Технология виртуальной реальности создает яркую среду в сочетании с 3D-анимацией, отображаемой на светодиодном экране, и ярким звуком. Эффект создает захватывающую среду обучения.

Вся система состоит из консоли бурильщика, консоли для погружения, графической системы и других аксессуаров. Расположение панелей, методы работы, отображение параметров такие же, как у реального оборудования. Аппаратные устройства созданы на основе промышленного ПЛК, что обеспечивает стабильность системы. Преимущество системы заключается в низких затратах на ввод и техническое обслуживание без риска для безопасности.

2. Системный компонент

2.1 Основное оборудование

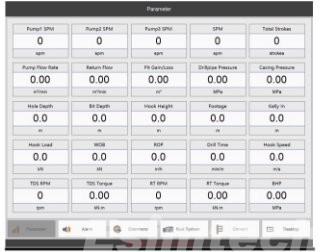

Управление и отображение параметров консоли бурильщика такие же, как и на реальном оборудовании. Он может имитировать подъем и опускание лебедки и регулирование скорости буровых насосов. Он может отображать такие параметры, как WOB, скорость вращения верхнего привода, давление в стояке, давление в обсадной колонне, крутящий момент, приток, процент выходящего потока, глубину скважины, положение долота, высоту верхнего привода, метраж, время бурения, скорость бурения, скорость бурильной трубы, скважину. забойное давление, пластовое давление и т. д. Данная консоль изготовлена ​​из металла; имитирующая электрическую установку постоянного тока ZJ70D с дисковым тормозом; поддержка работы верхнего привода; интегрирован со станцией отображения параметров.

2. Консоль верхнего привода может моделировать различные операции, соединение и управление верхним приводом, включая IBOP, блокировку револьверной головки, вращение звеньев, наклон звеньев, резервный ключ, работу (сверление, вращение, крутящий момент), направление (назад, стоп, вперед), и т. д. Он имитирует верхнее погружение 70, изготовленное Пекинским заводом нефтяного машиностроения, полностью металлическая конструкция.

Система отображения

  1. Большой полноцветный светодиодный экран

• Представление моделируемой 3D-анимации на полноцветном светодиодном экране после обработки на профессиональной графической рабочей станции.

• Светодиодный экран P2,5; Разрешение: 1920*1080

• Размер экрана: 5400 мм (ширина) * 3215 мм (высота)

(Окончательный размер и разрешение установки будут зависеть от среды установки)

2.2 Системное программное обеспечение

2.2.1 Главное программное обеспечение управления

  1. Установка установки всего модуля отображения процесса

  2. Учебный модуль по подъему и опусканию вышки и опорной конструкции

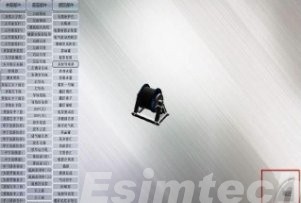

  3. Установка модуля виртуальной сборки

  4. Модуль спуско-подъемных операций/бурения

2.2.2 Графическое программное обеспечение

  1. Программный модуль отображения 3D-сцен на базе верхнего привода

  2. Установка установки модуля отображения 3D-анимации всего процесса

3. Системная функция

3.1 Функции и особенности

(1) Система может отображать весь процесс установки буровой установки и примечания с помощью высококачественной анимации, что позволяет учащимся освоить процесс установки, не посещая строительную площадку.

(2) Система позволяет студентам управлять гидравлическим силовым оборудованием и системой управления буровой установкой. Интерактивная модель буровой установки и 3D-анимация позволяют учащимся освоить процесс подъема и опускания вышки и основания.

(3) В рамках взаимодействия человека и машины система обеспечивает обучение и тестирование процесса установки наземной буровой установки.

(4) В качестве прототипа система использует реальную установку. Все рычаги, измерители и датчики, переключатели такие же, как на реальном оборудовании. Работа и отображение тормозного рычага, сцепления и индикатора веса такие же, как на реальном оборудовании.

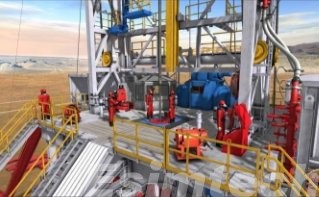

(5) 3D-анимация имитирует реальную среду. Анимации могут отображать условия в скважине, движения оборудования и теории работы оборудования. Различные работники и их взаимоотношения, положение стоя и правила работы представлены анимационными персонажами. Графическое программное обеспечение обеспечивает переключение отображения сцен и отображение на разделенном экране. Например, сцена с платформой-обезьяной буровой установки, путь потока бурового раствора, различные кривые и данные в реальном времени.

3.2 Учебный проект

  1. Установка установки всего процесса обучения

  2. Установка установки виртуальной сборки

  3. Операция подъема и опускания

1) Операция по подъему вышки

2) Операция по подъему основания

3) Операция опускания основания

4) Операция опускания вышки

Операция бурения

1) Нормальное срабатывание при работе

2) Нормальный режим отключения

3) Нормальный режим сверления и сборки стенда

Оценка и лечение скважинных аварий и проблем

1) Спотыкание и расслабление

2) Спотыкание и перетягивание

3) Оценка и лечение прилипания к стене

4) Оценка и устранение оседания песка

5) Судить и лечить сбивчивость

6) Обычное сверление и сверление с прыгающим сверлом

7) Оценка и устранение последствий утечки

8) Рыболовный кран

9) Фрезерование мусора

4. Технические параметры и рабочая среда

4.1 Технические параметры

(1) Источник питания: 220 В/50 Гц переменного тока

(2) Потребляемая мощность: <6000 Вт

4.2 Операционная среда

(1) Площадь: 10*8,5 м

(2) Отдельный источник питания оборудования от источника питания освещения

(3) Рабочая температура: 0℃～30℃

(4) Относительная влажность: <90%

5. Интерфейсы запуска программ

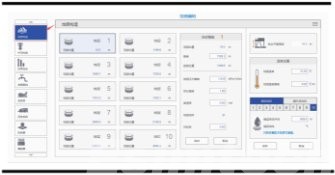

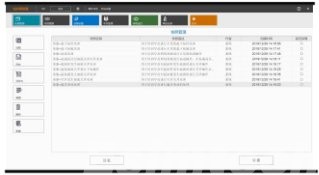

Рис. 1. Типичные интерфейсы запуска программы

Наши сильные стороны

  • Надежность
  • Стабильное и надежное программное и аппаратное обеспечение
  • Реальность
  • Высокореалистичное отображение 3D-сцены
  • Услуга
  • Своевременное и внимательное послепродажное обслуживание

Вопросы и ответы

  • Почему ваш симулятор лучше других симуляторов, которые я использовал раньше?

С миссией «Помогать в обучении, снижать количество несчастных случаев и приносить пользу обществу» Esimtech делает все возможное для проектирования, разработки и обслуживания каждого тренажера. Симулятор Esimtech отличается строгостью, надежностью, реалистичностью, реалистичностью. Функция воспроизведения проблем и происшествий позволяет обучаемым испытывать проблемы в любое время, что помогает обучаемым лучше овладеть навыками оценки и решения типичных проблем.

  • Есть ли у вас довольные клиенты или отзывы о вашем симуляторе?

«Создание ценности для клиентов», чему всегда уделяется особое внимание в нашей компании. С этой первоначальной целью компания Esimtech разрабатывает тренажеры высокого качества и предоставляет своевременные и качественные услуги. На протяжении всех этих лет продукция и услуги, предоставляемые Esimtech, получают высокую оценку наших клиентов.

  • Можете ли вы выполнить работу по индивидуальному заказу для моей конкретной буровой установки, компании или месторождения?

Esimtech предоставляет услуги индивидуальной настройки, что является самой большой особенностью компании. Esimtech имеет сильную производственную команду, имеющую опыт программирования и производства анимации. Как аппаратное, так и программное обеспечение можно настроить в соответствии с реальной ситуацией.

  • Как бы я получил симуляторы, если бы заказал?

Посылка будет отправлена ​​на объект заказчика. При необходимости Esimtech предоставляет услуги по установке и обучению на месте.
