Симулятор нефтеотдачи ESIM-FOR3
- Выясните рабочее состояние, давление в коллекторе и т. д. в режиме реального времени во время работы студента.
- Представление андеграундной сцены, теории движения устройств и их работы
- Функция настройки аварий позволяет учащимся судить о причинах проблем и осваивать способы решения распространенных проблем.
- Параметры нефтяной скважины регулируются, включая давление, температуру, скорость потока и т. д.
- Функционал системы расширяем.
1. Введение
ESIM-FOR3 Система обучения моделированию добычи нефти разработана Юго-Западным нефтяным университетом и компанией Chengdu Esimtech Petroleum Equipment Simulation Technology Exploitation Co, Ltd. Это продвинутая система обучения с полным набором функций, удовлетворяющая требованиям обучения на нефтяных месторождениях.
Система обучения моделированию добычи нефти представляет собой комбинацию технологий нефтяного машиностроения, хранения и транспортировки нефти и газа, компьютерных технологий и технологий виртуальной реальности. Она позволяет студентам понять внутреннюю структуру и рабочие теории устройств для добычи нефти, а также типичные станции и Процесс. Он может обеспечить обучение основных рабочих, промежуточных рабочих, старших рабочих, техников, старших техников и т. д. Обучение, проводимое этой системой, позволяет студентам осваивать теории различных устройств для сбора нефти и их использования, а также методы лечения распространенных несчастные случаи.
В системе используется «связь потока» для расчета давления, скорости потока и температуры в трубе. Усовершенствованная математическая модель делает обучение более захватывающим. Инструктор может в любое время установить типичные аварии и неисправности устройства с использованием технологии предварительной настройки аварий. Система отображения с большим экраном четко отображает весь процесс, что делает обучение более эффективным, экономя время и улучшая понимание учащихся.
Эта система состоит из платформы для моделирования добычи нефти, графической системы и другого вспомогательного программного обеспечения. Консоли этой системы такие же, как и в реальном оборудовании. Трубы изготовлены из металла, которые прочны и долговечны. Панели, операции и отображение параметров также то же, что и реальное оборудование. Аппаратная система разработана в соответствии с промышленным стандартом. В системе сбора данных и управления используется ПЛК, который обеспечивает надежность системы. Эта система имеет низкие затраты на вход и обслуживание. Внутри устройства нет реальной жидкости, и Весь сбор данных осуществляется датчиками, поэтому нет риска для безопасности, связанного с высоким давлением и ядовитыми материалами.
2. Системный компонент
2.1 Основное оборудование

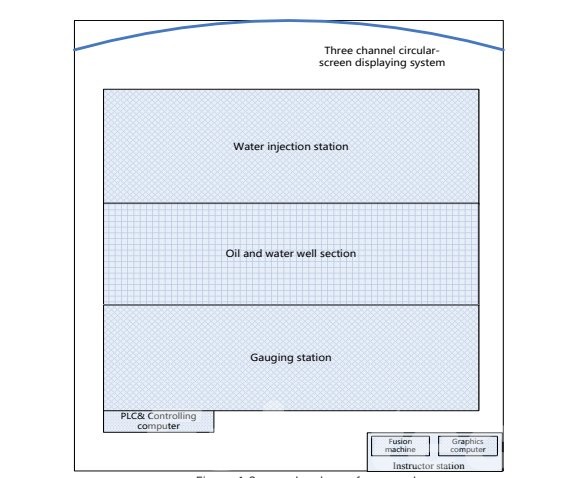

Компоновка аппаратной системы показана на рис. 1
Рис. 1. Структура аппаратного обеспечения системы.
Система обучения моделированию добычи нефти состоит из платформы моделирования нефтяных скважин, платформы моделирования замерной комнаты и платформы моделирования водораспределения. На рисунке 2 показаны различные части секции нефтяной скважины. Верхняя секция представляет собой три различных типа устьев скважин, включая платформу для обучения скважинам со штанговыми насосами, платформу для обучения скважинам с винтовыми насосами и платформу для обучения погружным электрическим насосам. Три скважины соединены с платформой гидрометрического зала.
Платформа гидрометрической станции содержит гидрометрическую станцию, соединительную станцию и резервуар для хранения нефти. Платформа моделирования водораспределения включает в себя процесс закачки воды, водонагнетательную скважину, устройства для закачки воды в несколько водонагнетательных скважин, плунжерный насос, водяной насос и набор резервуаров для хранения воды, как показано на рис. 2.

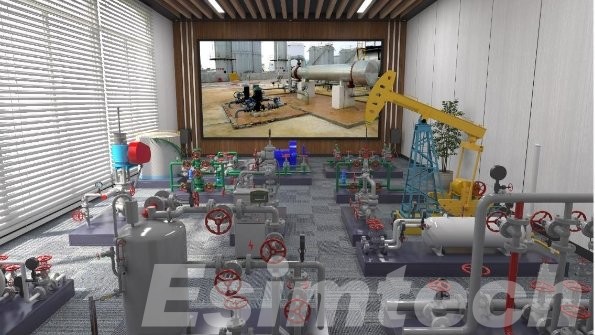

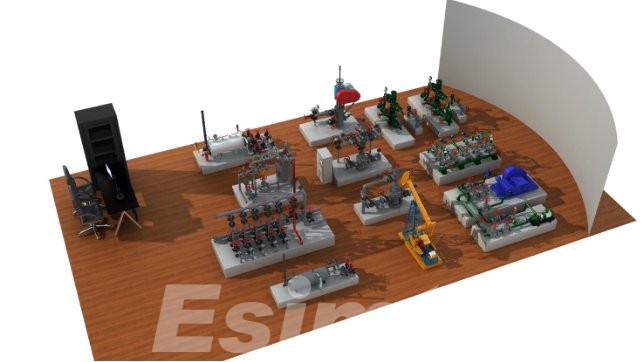

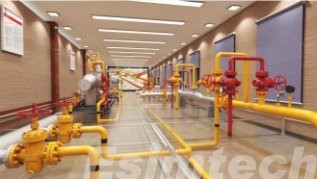

Рис. 2. Типичное расположение системных устройств.
Система обучения моделированию добычи нефти в основном состоит из платформы обучения насосной установки, платформы обучения скважин УЭЦН, платформы обучения винтовому насосу на устье скважины, платформы моделирования замерной установки и платформы моделирования водораспределения. На каждой платформе имеются различные модули, такие как устьевой модуль насосной установки, модуль насосной установки, модуль печи и т. д. Все модули имеют металлическую конструкцию и спроектированы в соответствии с размерами реальных устройств. Клапаны в модулях модифицированы на основе реальных клапанов, с датчиками внутри. Операция такая же, как и на реальном сайте. Счетчики в модулях также модифицируются и контролируются главным управляющим компьютером в режиме реального времени. Показания счетчиков синхронизируются с работой студентов.
Подробная конфигурация выглядит следующим образом:
Учебная площадка насосной установки
|
|

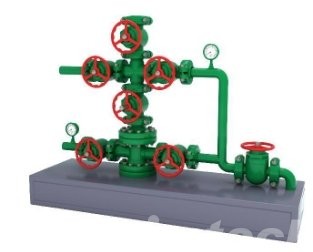

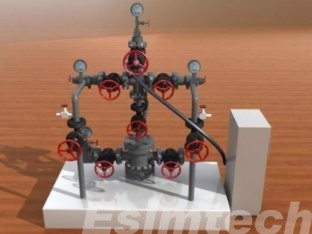

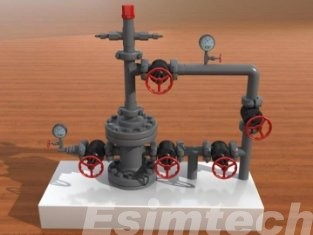

Насосная скважина устьевая Трубы изготовлены из металла, с настоящими клапанами, внутри труб находятся датчики. Все клапаны работоспособны. Измеритель давления является аналоговым измерителем. Это устройство спроектировано в соответствии с размерами реального оборудования; его также можно настроить в соответствии с различным регионом. и технологии. |
|
|

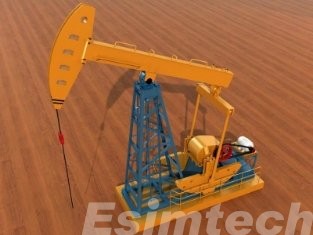

Насосная установка Оно спроектировано в соответствии с внешним видом стандартной насосной установки. Оно может имитировать рабочее состояние насосной установки при открытии и закрытии. Это устройство спроектировано в соответствии с размером реального оборудования; его также можно настроить в соответствии с различными регионами и технологиями. |
|
|

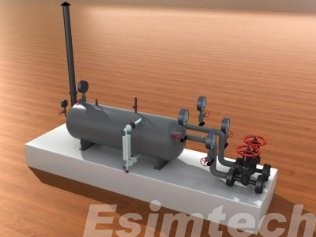

Одноколодная печь На устье скважины установлена односкважинная печь с одной входящей и выходящей линией и перепускными клапанами. Она изготовлена из металла. Все клапаны действительны и работоспособны, с датчиками внутри. Измеритель давления является аналоговым измерителем и может отправлять операции на управляющий компьютер в реальном времени. время. Внутри базовой структуры имеется ПЛК. Это устройство спроектировано в соответствии с размером реального оборудования; его также можно настроить в соответствии с различными регионами и технологиями. |
2. Учебная платформа для скважин с электрическим погружным насосом.
|
|
Электрический погружной насос для устья скважины Двухстворчатая эксплуатационная электрическая погружная насосная скважина, изготовлена из металла, с пробоотборными клапанами. Все клапаны настоящие и работоспособные, с датчиками внутри. Это устройство спроектировано в соответствии с размером реального оборудования; его также можно настроить в соответствии с различными регионами и технологиями. |
|
|

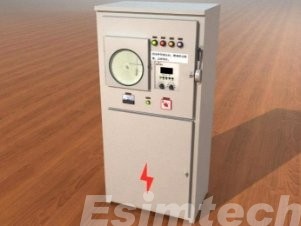

Шкаф управления электропогружным насосом Он выполнен такого же размера, как и реальное оборудование, имитируя различные аварии, такие как обрыв фазы, воздушная пробка, слишком большой/маленький насос, прилипание песка и т. д. |
Учебная платформа для устьев винтовых насосов
|
|

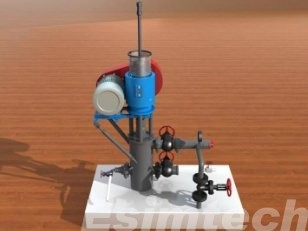

Устье скважины винтового насоса TДвигатель может работать. Это устройство спроектировано в соответствии с размером реального оборудования; его также можно настроить в соответствии с различными регионами и технологиями. |
4. Платформа моделирования технологических процессов измерительной установки.
|
|
Входящий коллектор Этот коллектор имеет структуру с двумя путями. Один путь ведет к печи, другой — к измерительному сепаратору. Это устройство спроектировано в соответствии с размером реального оборудования; его также можно настроить в соответствии с различным регионом и технологией. |
|
|

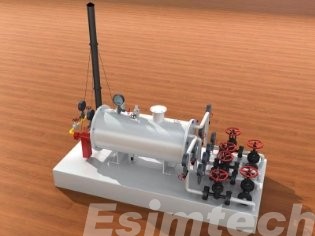

Печь с водяной рубашкой Это устройство имеет двойную входную и двойную выходную структуру, выполненную из металла и масштабированную. Это устройство спроектировано в соответствии с размером реального оборудования; его также можно настроить в соответствии с различными регионами и технологиями. |
|
|

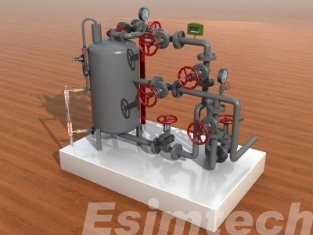

Калибровочный сепаратор Сепаратор вертикальный с перепускной и сливной трубками, выполнен из металла. Это устройство спроектировано в соответствии с размером реального оборудования; его также можно настроить в соответствии с различными регионами и технологиями. |
|
|

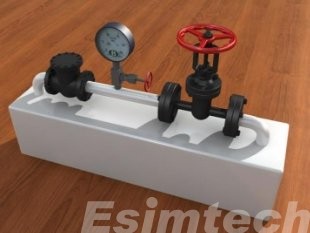

Исходящий трубопровод Это устройство состоит из одностороннего клапана, измерителя давления и выпускного главного клапана. |
5. Технологическая площадка водораспределительной станции.
|
|

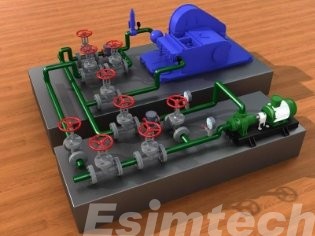

Станция закачки воды Эта станция состоит из плунжерного насоса, насоса для подачи воды, труб и клапанов. Это устройство спроектировано в соответствии с размером реального оборудования; его также можно настроить в соответствии с различными регионами и технологиями. |
|
|

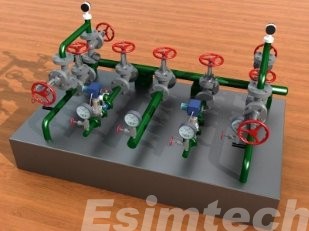

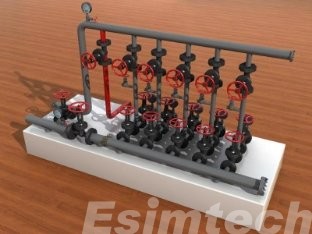

Водораспределительная станция Эта станция состоит из четырех комплектов водораспределительных клапанов. |
|
|

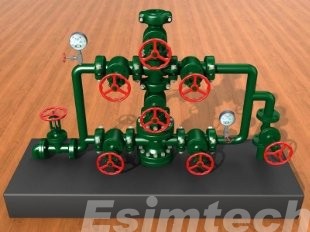

Водонагнетательная скважина №1 Трубы изготовлены из металла, с настоящими клапанами, внутри труб есть датчики. Все клапаны работоспособны. Измеритель давления является аналоговым измерителем. Это устройство спроектировано в соответствии с размерами реального оборудования; его также можно настроить в соответствии с различным регионом. и технологии. |
|
|
Водонагнетательная скважина №2 Трубы изготовлены из металла, с настоящими клапанами, внутри труб находятся датчики. Все клапаны работоспособны. Измеритель давления является аналоговым измерителем. Это устройство спроектировано в соответствии с размерами реального оборудования; его также можно настроить в соответствии с различным регионом. и технологии. |
6. Система отображения использует светодиодный экран.
|
|
Крупногабаритная светодиодная система отображения истинного цвета • 3D-анимация отображается на светодиодном экране истинного цвета после обработки профессиональным графическим процессором. • Светодиодный экран P2.5, разрешение: 1920*1080 • Размер светодиодного экрана: 5400 мм (ширина) * 3215 мм (высота) (Окончательный размер и разрешение установки будут зависеть от условий установки) |
2.2 Системное программное обеспечение
2.2.1 Технологическое программное обеспечение симулятора нефтеотдачи
(1) Модуль программной платформы
(2) Модуль управления интерфейсом
(3) Модуль программного обеспечения для расчета расхода
(4) Программный модуль управления устройством
(5) Программный модуль проблем и неисправностей
(6) Программное обеспечение модуля управления звуковыми эффектами
(7) Модуль самопроверки системы.
2.2.2 Графическое программное обеспечение для моделирования добычи нефти
(1) Модуль управления двухмерным потоком
(2) Модуль управления 3D-потоком
(3) Модуль управления устройством
|
СН |
Имя |
Спецификация и технические параметры |
Единица |
Кол-во |
|
1 |
Устьевой модуль нефтяных и водяных скважин |
Включает скважину со штанговым насосом, скважину с винтовым насосом, скважину с погружным электронасосом, две водонагнетательные скважины и другие аксессуары для устья скважины. |
Единица |
1 |
|
2 |
Модуль гидрометрической станции |
Включая питающий коллектор, устройство для измерения и разделения, печь и дозирующий бак. |
Единица |
1 |
|
3 |
Модуль станции нагнетания воды |
В комплект входит плунжерный насос, водяной насос и коллектор для впрыска воды. |
Единица |
1 |
|
4 |
Система отображения |
Светодиодный экран большого размера |
Единица |
1 |
|
5 |
Управляющий компьютер |
Процессор: Intel i5; Память: 2Г; Диск: 500Г; Монитор: 22 дюйма.(Данная конфигурация может отличаться в зависимости от подписанного технического соглашения) |
Набор |
1 |
|
6 |
Графический компьютер |
Процессор: Intel i7 или выше; Память: 4G; Диск: 500Г; Видеокарта: NVIDIA GTX 1060 или выше; Монитор: 22 дюйма.(Данная конфигурация может отличаться в зависимости от подписанного технического соглашения) |
Набор |
1 |
|
7 |
Лазерный принтер |
HPлазерный принтер. Скорость печати: 16 стр./мин; разрешение: 600×600 точек на дюйм |
Набор |
1 |
|
8 |
Аудиосистема |
усилитель American Crown; Behringerдвухканальный динамик; звуковой микшер, приемник беспроводного микрофона Takstar (в том числе беспроводной, ручной, настольный, носимый микрофон) |
Единица |
1 |
|
9 |
Другие аксессуары |
Два стула (поворотные, регулируемые по высоте), один письменный стол, один комплект стандартного машинного шкафа. |
|
1 |
|
10 |
Платформа обучения установке и обслуживанию |
Предоставление операционного обучения |
|
|
|
11 |
Программное обеспечение |
Главное программное обеспечение управления симулятором нефтедобычи Esimtech |
Единица |
1 |
|
12 |
Программное обеспечение |
Технологическое программное обеспечение симулятора нефтеотдачи Esimtech |
Единица |
1 |
|
13 |
Программное обеспечение |
Графическое программное обеспечение для симулятора нефтедобычи Esimtech |
Единица |
1 |
3. Системная функция
3.1 Функция и особенности
(1) Все устройства этой системы такие же, как и реальное оборудование по внешнему виду, способу подключения и методу работы.
(2) Система может определять рабочее состояние, давление в коллекторе и т. д. в режиме реального времени во время работы студента.
(3) 3D-анимация имитирует реальную визуализацию сайта. Система может отображать подземную сцену, движение устройства и теории работы устройства.
(4) Система имеет яркий звуковой эффект. Звук, имитируемый системой, может включаться и прекращаться в зависимости от действий учащегося, условий его работы, а также графики.
(5) Функция настройки несчастного случая позволяет учащимся напрямую судить о причине несчастного случая и помогает им освоить способы реагирования на распространенные несчастные случаи.
(6) Параметры нефтяной скважины регулируются, включая давление, температуру, скорость потока и т. д.
(7) Функция системы расширяема.
3.2 Учебный проект
(1) Отверстие скважины со штангой
(2) Закрытие скважины со штанговой закачкой
(3) Промывка колодца штанговым насосом
(4) Открытие погружной скважины с помощью электропривода
(5) Закрытие погружной электрической скважины
(6) Электрическая погружная промывка скважин
(7) Отверстие скважины винтового насоса
(8) Закрытие скважины винтового насоса
(9) Промывка скважин винтового насоса
(10) Проверка состояния насоса путем повышения давления в скважине винтового насоса.
(11) Оценка и устранение неисправностей устья скважины
(12) Начало работы печи
(13) Операция замера в одной скважине
(14) Промывочное дозирующее и сепарирующее устройство
(15) Определение и устранение неисправностей измерительной станции
(16) Принудительный впрыск воды
(17) Обратный впрыск воды
(18) Выявление и устранение неисправностей процесса впрыска воды.
(19) Регулировка объема нагнетаемой воды в скважину
(20) Строительство устья скважины с напорной штанговой насосной станцией
4. Технические параметры и рабочая среда
4.1Технический параметр
(1) Источник питания: 220 В/50 Гц переменного тока
(2) Потребляемая мощность: <6000 Вт
4.2 Операционная среда
(1) Площадь: >= 10*8,5 м
(2) Отдельный источник питания оборудования от источника питания освещения
(3) Рабочая температура: 0℃～30℃
(4) Относительная влажность: <90%
5. Общая структура системы и программные интерфейсы
Рис. 3. Общая схема системы с трехканальным проецированием на круглый экран

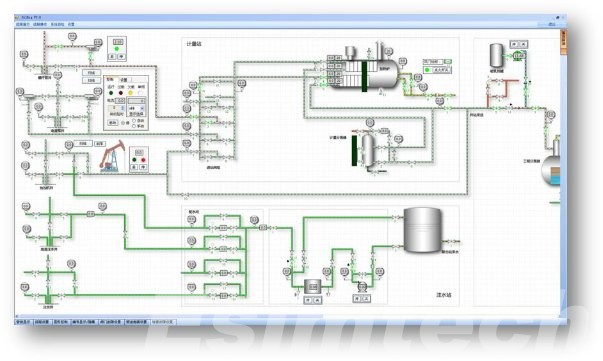

Рис. 4. Основной интерфейс программы на управляющем компьютере

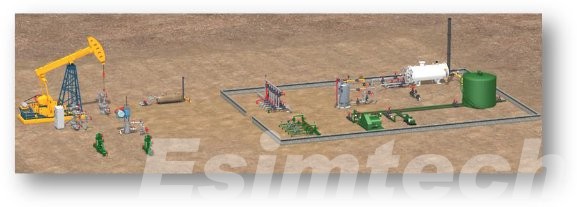

Рис. 5. Интерфейсы работы графической программы
Возможности системы
- Настоящее 3D, интерактивная анимация
- Строгая математическая модель, соответствующая реальным техническим требованиям.
- Отображение профиля устройства и анализ принципа работы
- Интеллектуальный подсчет очков, честный и честный
- Управление промышленным ПЛК, высокая стабильность и надежность
Параметры
| Рабочее напряжение: | 220 В, 50 Гц переменного тока |
| Потребляемая мощность: | < 6000 Вт |
| Рабочая Температура | 0-30 ℃ |
| Среднее время работы между неисправностями: | ≥5000 часов |
Тренировочные предметы
- Открытие скважины штанговым насосом
- Закрытие скважины с штанговым насосом
- Промывка скважин штанговыми насосами
- Электропогружное открытие скважины
- Закрытие электропогружной скважины
- Электрическая погружная промывка скважин
- Открытие скважины винтовым насосом
- Закрытие скважины винтового насоса
- Промывка скважин винтовым насосом
- Проверка состояния насоса путем набора давления скважины винтового насоса
- Оценка и устранение устьевых неисправностей
- Начало работы печи
- Единственная хорошая операция измерения
- Промывочное дозирующее и сепарирующее устройство
- Определение и устранение неисправностей измерительной станции
- Положительное впрыскивание воды
- Обратный впрыск воды
- Выявление и устранение неисправностей в процессе закачки воды
- Регулировка объема закачиваемой воды в скважину
- Создание давления на устье скважины со штанговым насосом
Компоненты
Почему выбрали нас?
- Кутомизация
- Индивидуальное программное и аппаратное обеспечение
- Точность
- Точная математическая и физическая модель
- Реальность
- Высокореалистичное отображение 3D-сцены
Вопросы и ответы
- Может ли этот тренажер заменить тренажеры, которые я сейчас использую в своей программе тренировки хорошего контроля?
Симулятор бурения и управления скважиной Esimtech одобрен IADC и IWCF и может использоваться для общего обучения эксплуатации, а также для программ обучения IWCF и IADC.
- Почему ваш симулятор лучше других симуляторов, которые я использовал раньше?
С миссией «Помогать в обучении, снижать количество несчастных случаев и приносить пользу обществу» компания Esimtech делает все возможное для проектирования, разработки и обслуживания каждого тренажера. Симулятор Esimtech отличается строгостью, надежностью, реалистичностью, реалистичностью. Функция воспроизведения проблем и инцидентов позволяет обучаемым столкнуться с проблемами в любое время, что помогает им лучше овладеть навыками оценки и решения типичных проблем.
- Есть ли у вас довольные клиенты или отзывы о вашем симуляторе?
«Создание ценности для клиентов», чему всегда уделяется особое внимание в нашей компании. С этой первоначальной целью компания Esimtech разрабатывает тренажеры высокого качества и предоставляет своевременные и качественные услуги. На протяжении всех этих лет продукция и услуги, предоставляемые Esimtech, получают высокую оценку наших клиентов.
- Можете ли вы выполнить работу по индивидуальному заказу для моей конкретной буровой установки, компании или месторождения?
Esimtech предоставляет услуги индивидуальной настройки, что является самой большой особенностью компании. Esimtech имеет сильную производственную команду, имеющую опыт программирования и производства анимации. Как аппаратное, так и программное обеспечение можно настроить в соответствии с реальной ситуацией.
