Полноразмерный имитатор демпфирования ESIM-FSS2

1. Введение

Полноразмерная система обучения моделированию демпфирования разработана Юго-Западным нефтяным университетом и компанией Chengdu Esimtech Petroleum Equipment Simulation Technology Exploitation Co. Ltd. Это передовая система с законченными функциями, которая может удовлетворить требования к обучению нефтепромысловых компаний.

Полноразмерная система обучения моделированию демпфирования разработана путем объединения нефтяной инженерии, компьютерных технологий и технологий виртуальной реальности. Он может моделировать такие операции, как спуск и протягивание труб и других инструментов под давлением, а также может отображать работу и движение ключевых инструментов при демпферной операции. Она может быть использована для обучения новых рабочих, руководителя бригады, руководителя работ и т. д. Благодаря обучению, проводимому с помощью этой системы, студенты могут освоить основные приемы работы снаряжения бурильщика и технологический процесс работы снаряжения.

Система использует множество математических моделей для моделирования различных параметров и физических взаимосвязей между ними в операции демпфирования, таких как точка равновесия, давление, скорость и т. д., чтобы достичь фактического эффекта реальной операции демпфирования. Параметры можно задавать свободно, например, корпус ствола, состав колонны, параметры пласта и т. д., что делает обучение более целенаправленным. Система также может моделировать обычные рабочие условия при демпферных операциях и подземных инструментах. 3D-анимация в реальном времени может отображаться через систему отображения высокой четкости 4K. В сочетании с яркими звуковыми эффектами система создает захватывающую среду обучения.

Система состоит из консоли бурильщика, системы отображения и вспомогательного программного обеспечения. Все консоли управления системы похожи на настоящую площадку демпфирования. Расположение панели, метод работы и отображение параметров такие же, как у реального устройства. Аппаратные устройства состоят из промышленным ПЛК, что обеспечивает надежность системы. Система имеет низкие затраты на ввод и техническое обслуживание и не подвергается риску безопасности.​

2. Системный компонент

1. Полноразмерная консоль управления демпфером.

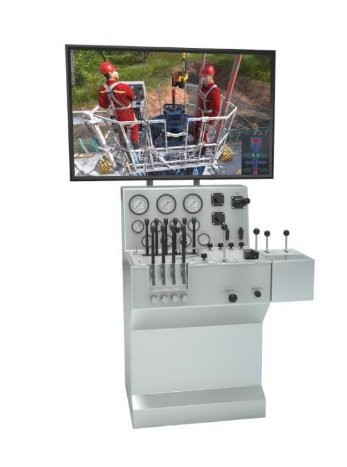

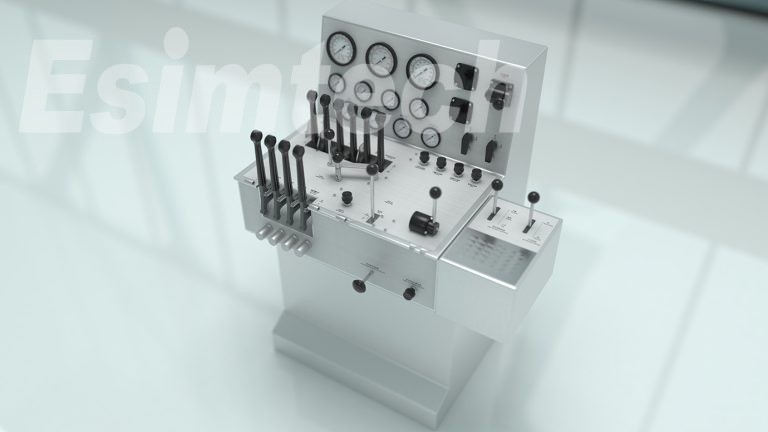

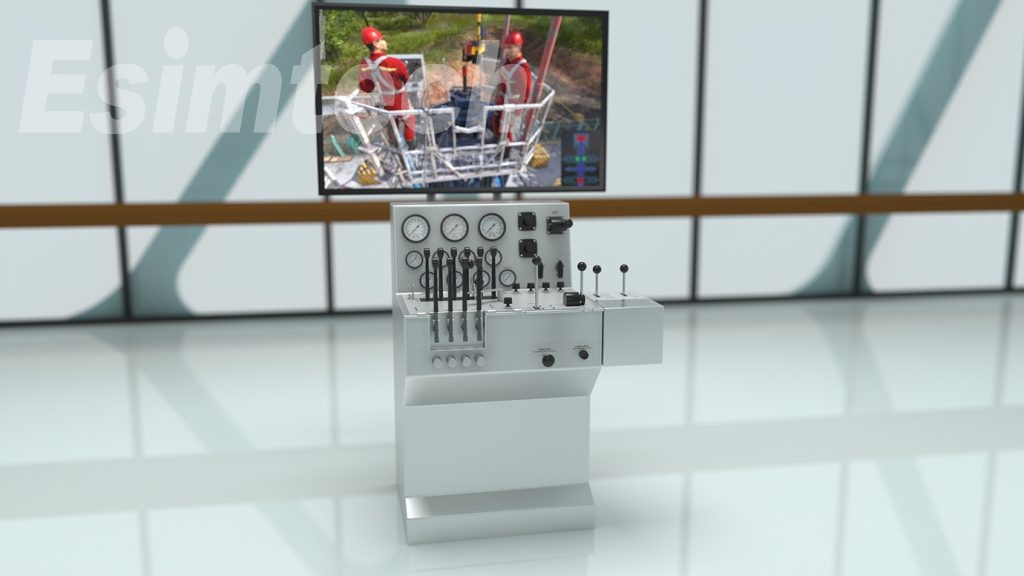

Полноразмерная консоль демпферного управления спроектирована в соответствии с реальным демпферным блоком в качестве прототипа. Его панель изготовлена ​​из алюминия, а корпус изготовлен из стали. Управление и отображение консоли демпферного бурильщика такие же, как и на реальной консоли.

Измерители на консоли моделирования демпфирования включают в себя датчик давления домкрата, измеритель давления демпфирования, измеритель уравновешивающего давления, измеритель давления верхнего плашки, измеритель давления нижнего плашки, измеритель кольцевого давления, измеритель давления скольжения и т. д.

Рукоятки моделирования на демпферной консоли — это ручка подвижных накладных, ручка стационарных накладных, ручка передвижных тяжелых накладных, ручка стационарных тяжелых накладных, ручка верхнего и нижнего плунжера, балансировочный клапан и ручки стравливающего клапана, ручка кольцевого превентора и т. д.

Рабочее давление подъема домкрата можно регулировать в соответствии с рабочим давлением подъема домкрата. Давление тормозного клапана можно регулировать для управления скоростью подъема домкрата.

Давление закрытия кольцевого, верхнего и нижнего плашек можно регулировать.

2. Компьютер-симулятор демпфирования

Процессор: i7 или тот же; Графическая карта: RTX 2070 Super или такая же; Память: 16 ГБ; Жесткий диск: SSD 240 ГБ.

3. Принтер

Функционирует как сетевая, двусторонняя и цветная печать, сканирование и копирование.

4. Система звуковых эффектов

В комплект входит усилитель, звуковой микшер, приемник беспроводного микрофона, комплект беспроводных микрофонов (ручной микрофон, поясной передатчик, микрофон для конференций), динамики.

5. Система отображения

70-дюймовый экран сверхвысокой четкости. Разрешение: 4К (3840*2160). Интерфейс видеовхода HDMI.

6. Полноразмерное программное обеспечение платформы демпферного симулятора Esimtech

В основном используется для настройки интерфейса всего сценария демпферной операции и операционной платформы.

7. Полноразмерное программное обеспечение для моделирования демпфирования Esimtech.

Программное обеспечение в основном используется для сбора и анализа данных аппаратного и графического программного обеспечения. Оно обеспечивает установку и регулировку параметров, таких как давление в обсадной колонне, размер самоподъемного цилиндра, наружный диаметр НКТ, толщина стенки НКТ, уровень стали НКТ. , длина НКТ, плотность жидкости в скважине, уровень жидкости в скважине и т. д. Можно выбрать и настроить безопасную стопку противовыбросовых превенторов на устье скважины и в сборе скважинных инструментов, например, выбор центральной части, выбор стопки безопасных превенторов, сборку инструментов и т. д. и реализовать моделирование. демпфирующего действия. Программное обеспечение поддерживает английский и китайский языки, которые можно переключать в любое время. А единица измерения также имеет варианты английского и метрического языка. Оно также может имитировать локальный звук подъема домкрата, проскальзывания, противовыбросового превентора и т. д. Программное обеспечение также обеспечивает функцию диагностики оборудования, функцию управления информацией о студентах, а также функцию автоматического подсчета очков.

8. Графическое программное обеспечение полноразмерного симулятора демпфирования Esimtech

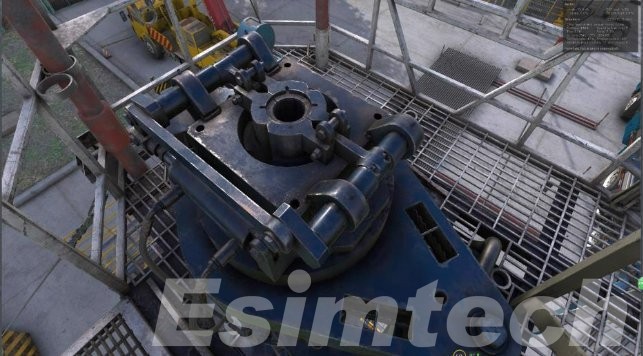

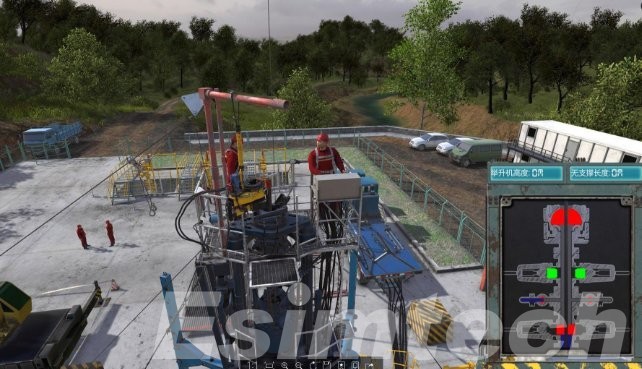

Программное обеспечение отображает весь сценарий, операционную платформу и всю процедуру работы в виде 3D-анимации.
